构建单周期CPU记录Ⅱ

构建单周期CPU记录Ⅱ(add, sub, and, or, slt, beq)

新增信号

RegDst

1:从指令15:11位中读取数据到A3端口

0:从指令20:16位中读取数据到A3端口

ALUSrc

• 1:从EXT中读取符号扩展的立即数
• 0:从寄存器文件RD2端口中读取数据

MemtoReg

• 1:将从数据存储器中读取的数据输出到WD3
• 0:将从ALU中读取的数据输出到WD3

信号表

指令	RegDst	ALUSrc	MemtoReg	ALUControl
R指令(add, sub, and, or, slt)	1	0	0	varies
lw,sw	0	1	1	010(+)
beq	x	0	x	110(-)

ALU

ALUOp	含义	ALUOp	含义
00	加法	10	依赖于func
01	减法	11	无定义

ALUOp	Funct	ALUControl
00	X	010(加)
X1	X	110(减)
1X	100000(add)	010(加)
1X	100010(sub)	110(减)
1X	100100(and)	000(与)
1X	100101(or)	001(或)
1X	101010(slt)	111(小于置位)

• 这里引用图表来自黑皮书,采用两级判断(先判断ALUOp,再判断ALUControl值),这里我采用另一种方法,对于非R型指令直接输出ALUControl,对R型指令两级判断.(见后图CU)

add

000000(31:26) + rs(25:21) + rt(20:16) + rd(15:11) + 00000(10:6) + 100000(add,5:0)

sub

000000(31:26) + rs(25:21) + rt(20:16) + rd(15:11) + 00000(10:6) + 100010(sub,5:0)

and

000000(31:26) + rs(25:21) + rt(20:16) + rd(15:11) + 00000(10:6) + 100100(and,5:0)

or

000000(31:26) + rs(25:21) + rt(20:16) + rd(15:11) + 00000(10:6) + 100101(or, 5:0)

slt

000000(31:26) + rs(25:21) + rt(20:16) + rd(15:11) + 00000(10:6) + 101010(slt, 5:0)

beq

000100(31:26) + rs(25:21) + rt(20:16) + offset(15:0)

更新组件

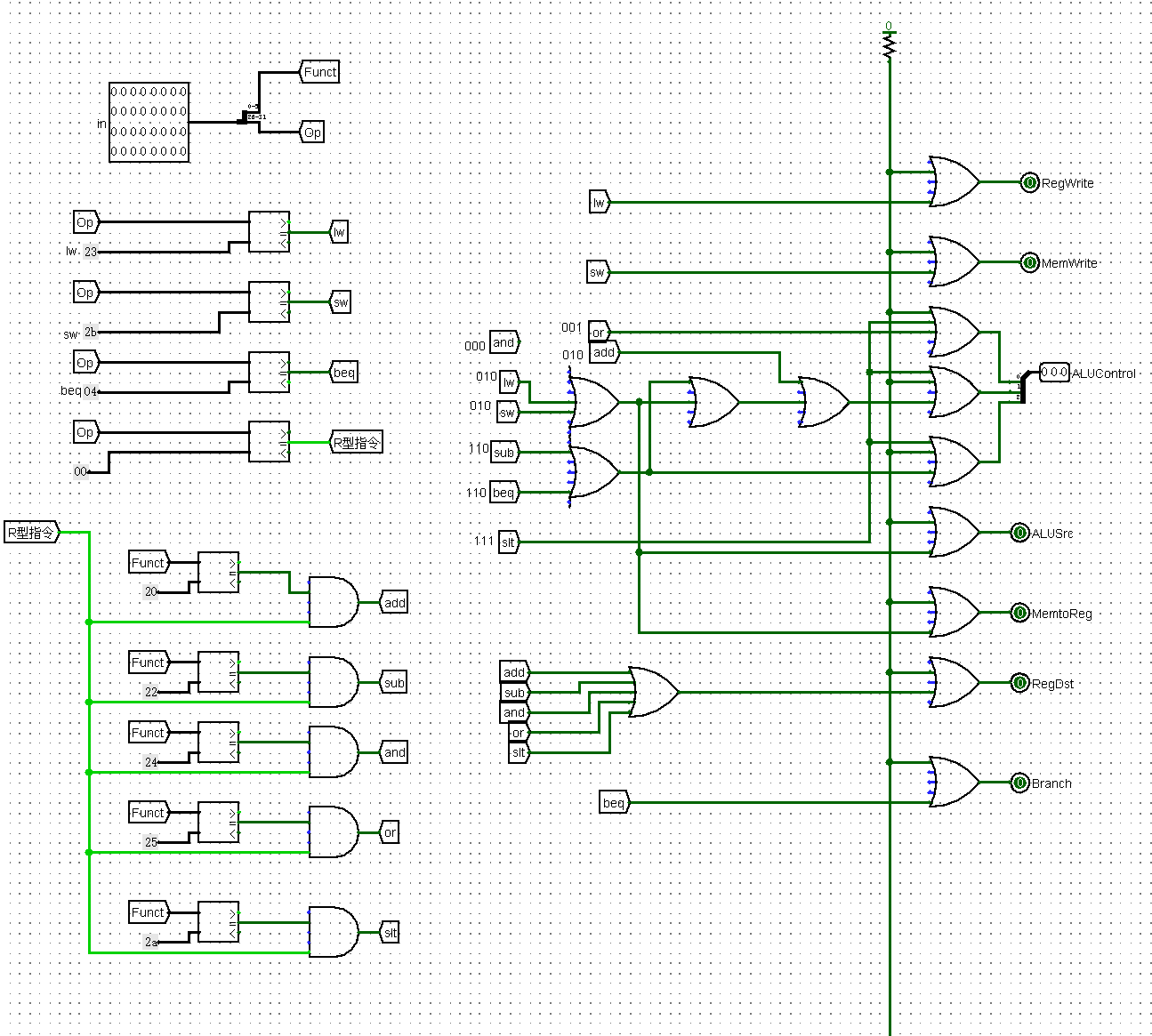

ALU

ALU

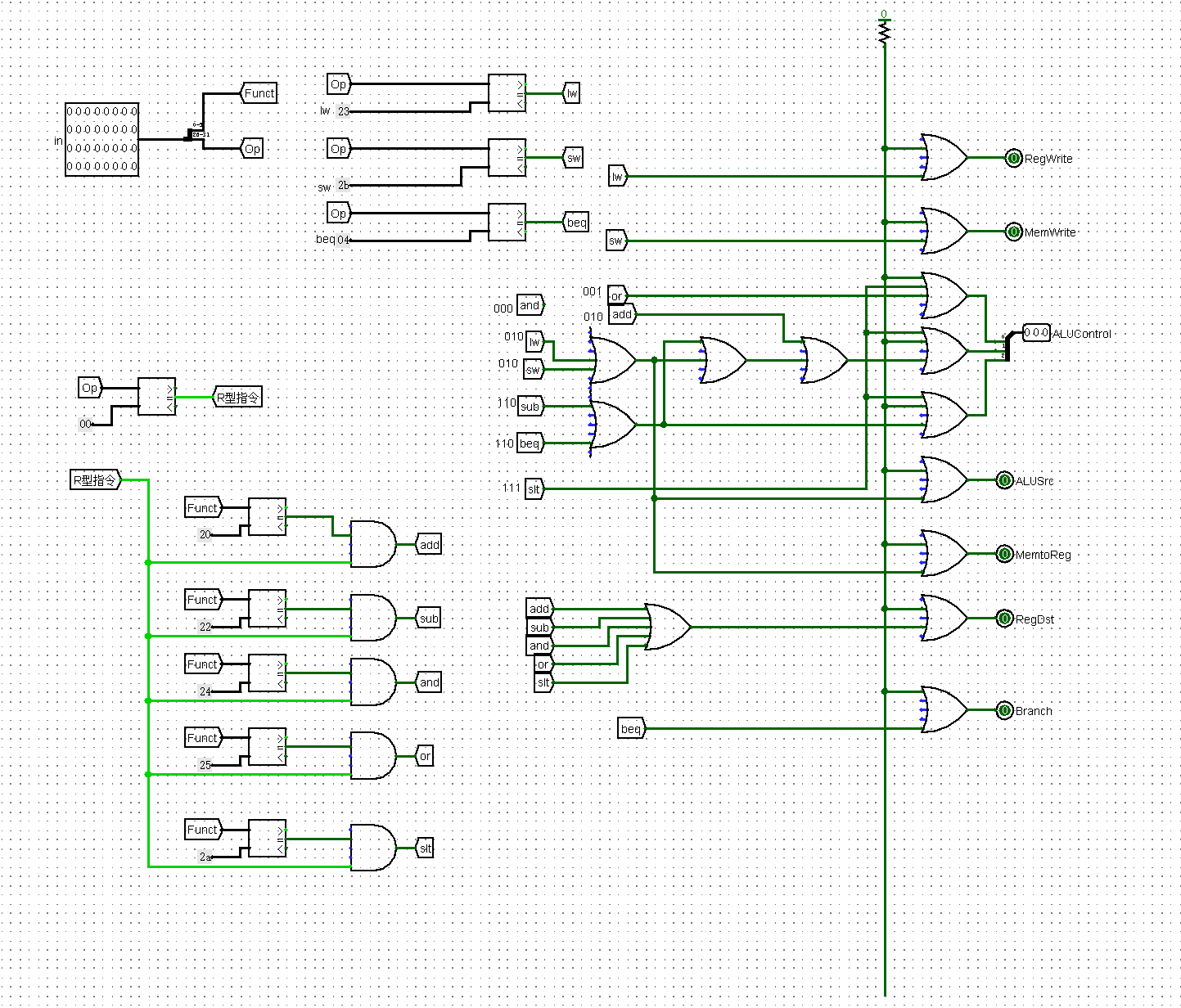

CU

CU

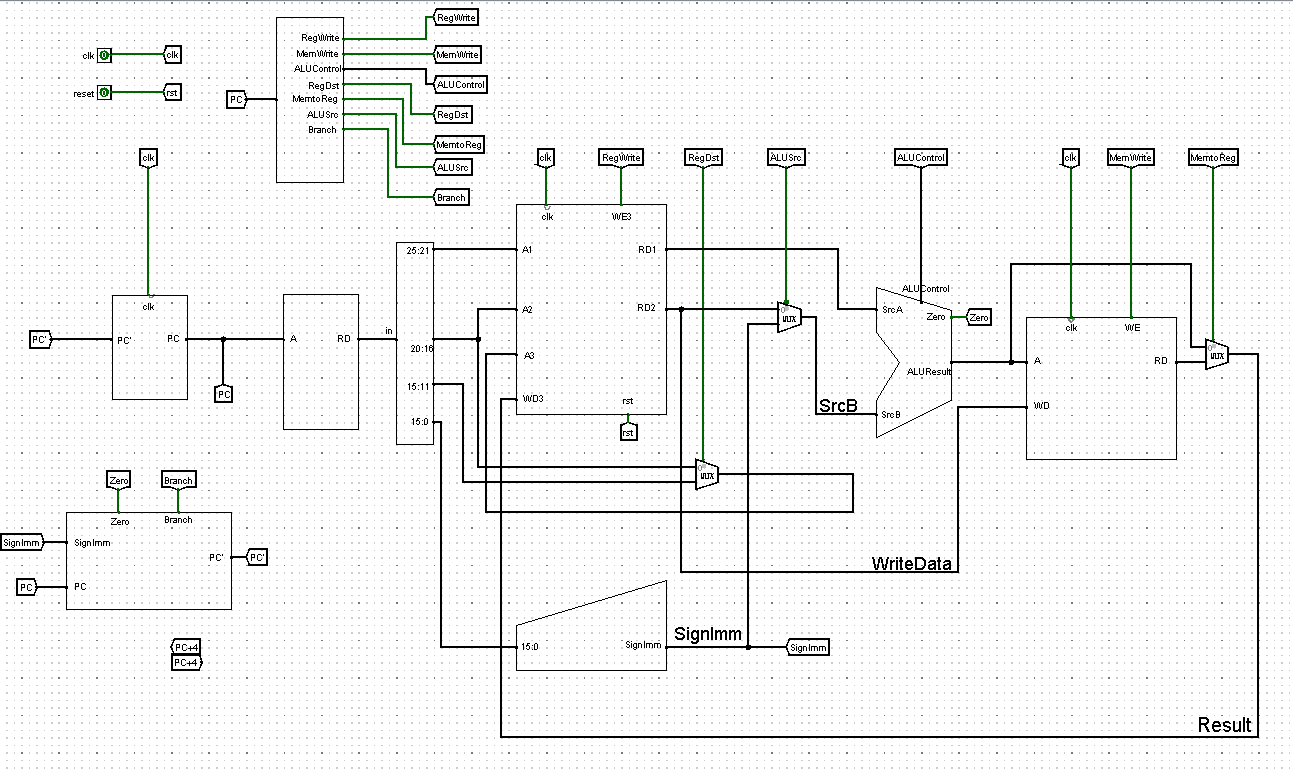

整体

整体
