构建单周期CPU记录Ⅰ

构建单周期CPU记录Ⅰ(初步,包括lw和sw)

核心部件

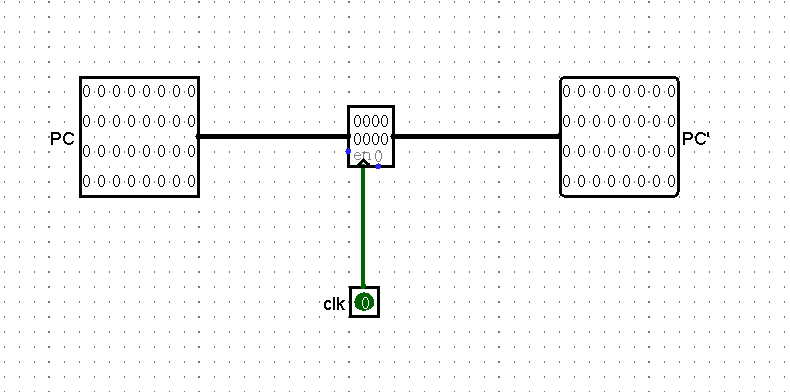

PC(Program Counter,程序计数器)

image-20240911170903742

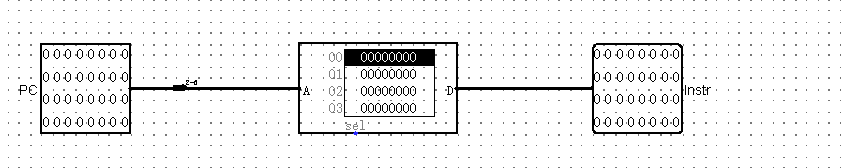

IM(Instuction Memory,指令存储器)

image-20240911200511537

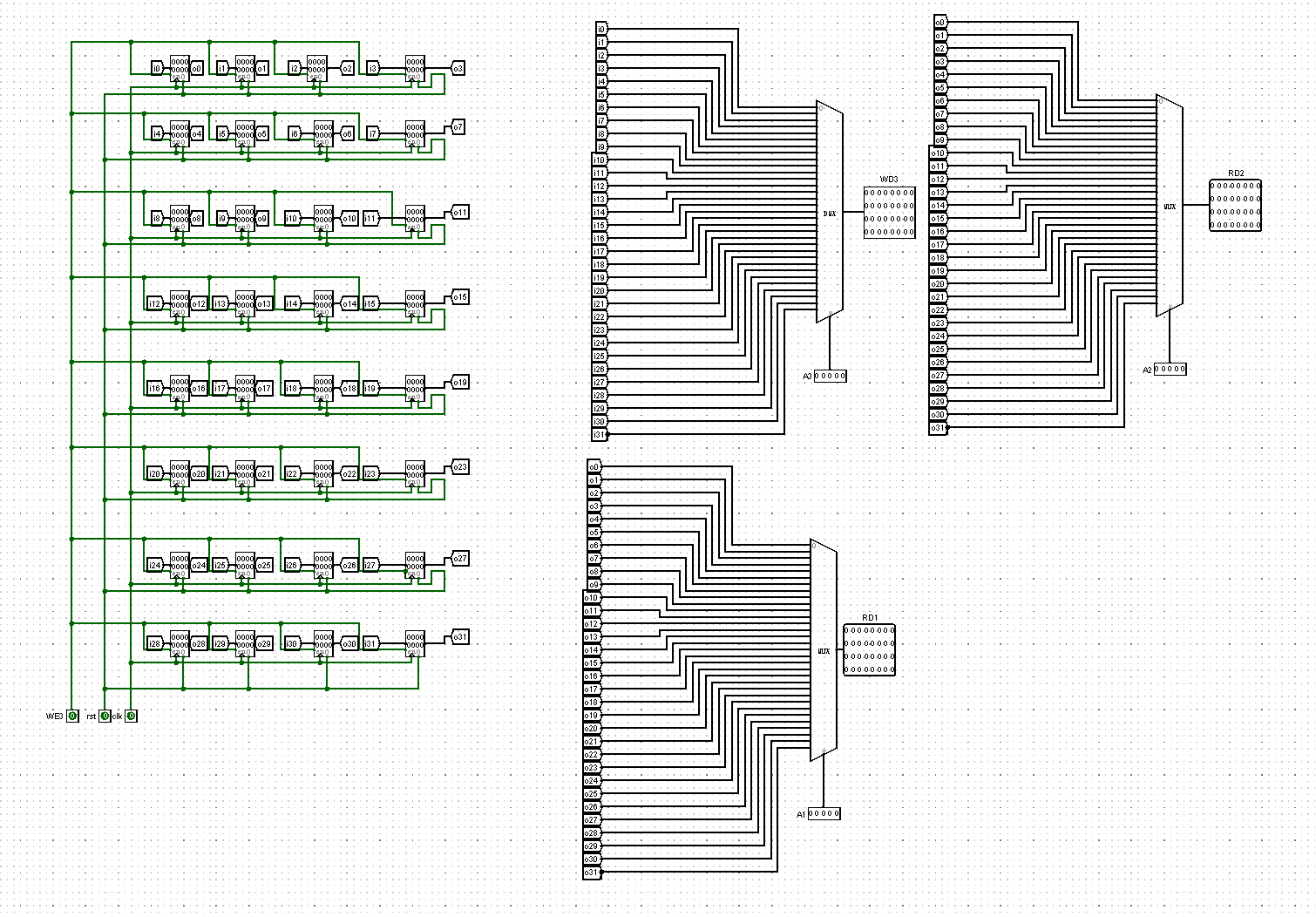

GRF(Register File,寄存器文件)

image-20240911200549683

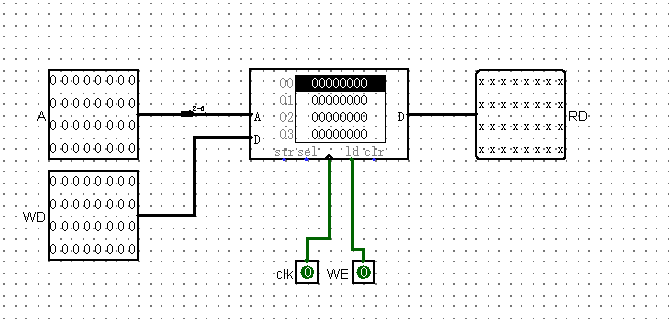

DM(Data Memory,数据存储器)

image-20240911200524349

附加部件

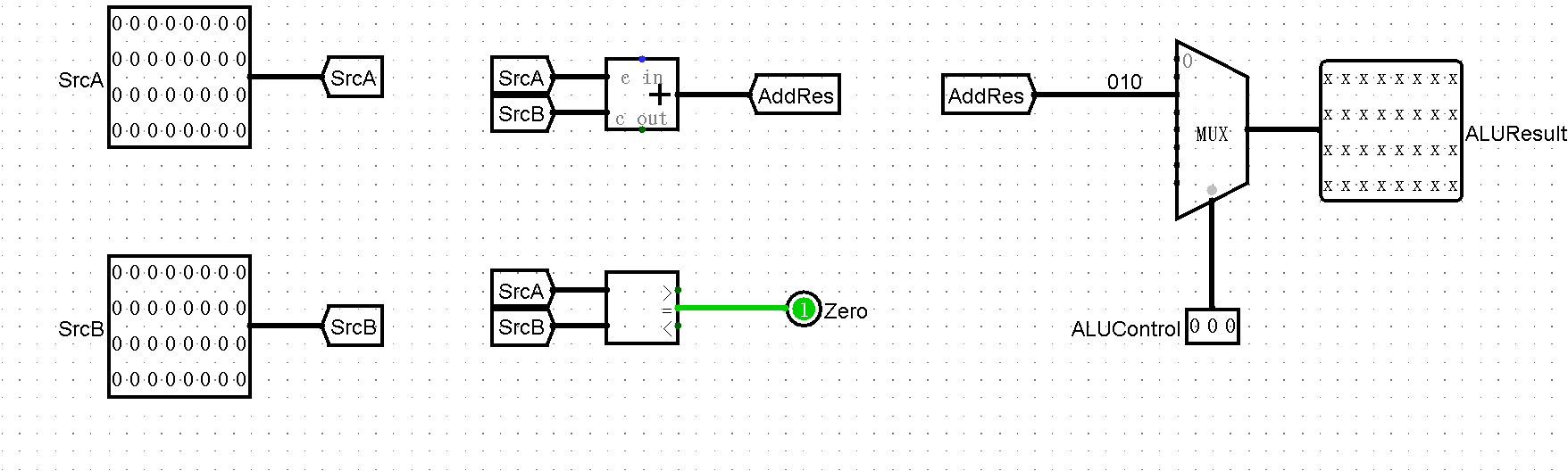

ALU

image-20240911200643385

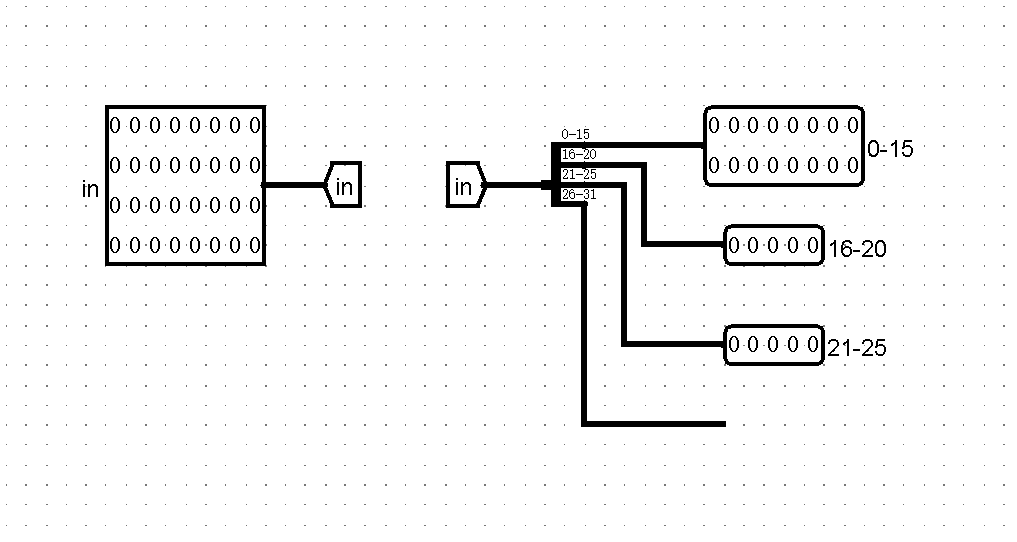

SPLT(splitter,分离器)

image-20240911200703680

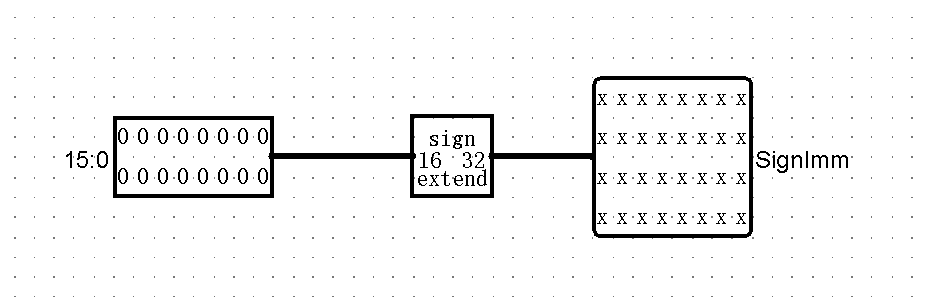

EXT(extender,扩位器)

image-20240911200729925

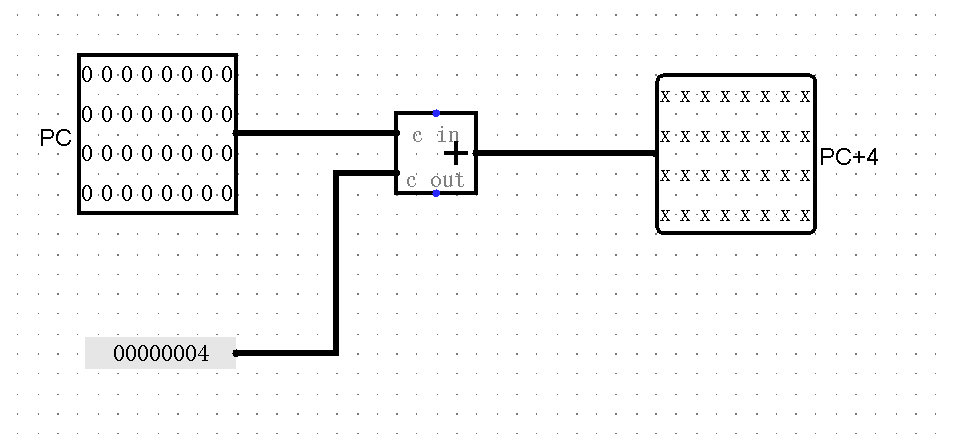

NXTAD(Next Address,下一个地址的计算器)

image-20240911200825778

信号控制分析

信号表

指令	RegWrite	ALUControl[2:0]	MemWrite
lw	1	010	0
sw	0	010	1

信号说明

RegWrite

• 连接WE3端口

• 1:将数据写入寄存器

• 0:没有写入寄存器文件的数据

ALUControl

• 010:ALU实现加法

MemWrite

• 1:向存储器写入数据
• 0:没有向存储器写入数据

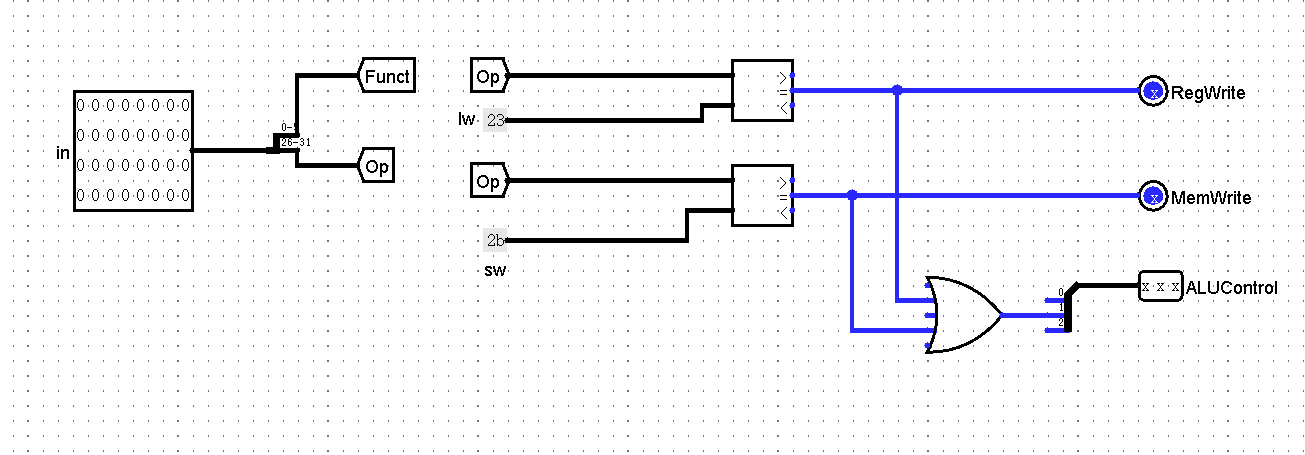

CU

据此,我们可以搭建一个初步的信号控制

lw:100011(31:26) + rs(25:21) + rt(20:16) + offset(15:0)

sw:101011 (31:26) + rs(25:21) + rt(20:16) + offset(15:0)

image-20240911203252095

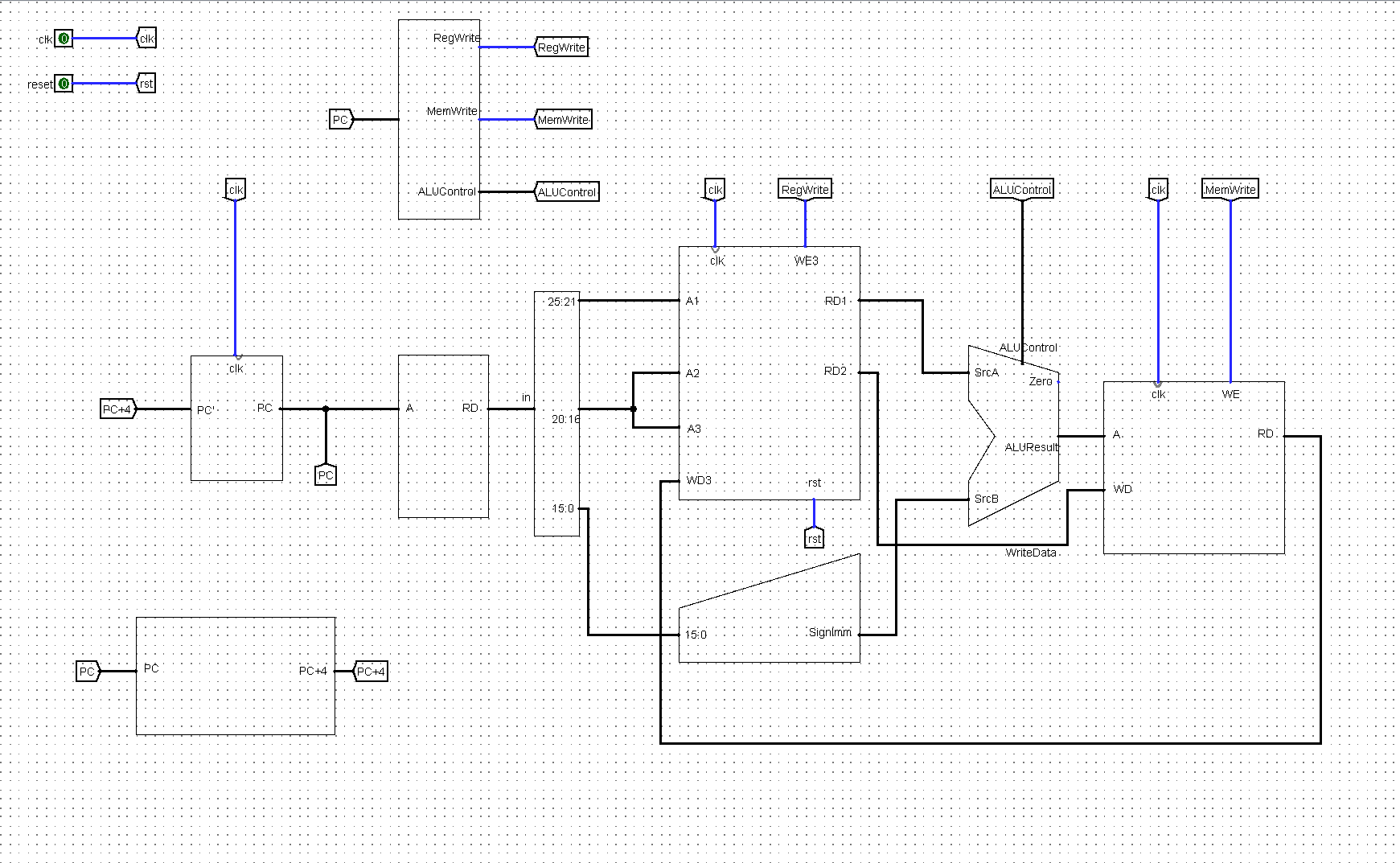

整体

image-20240911203327623
