组合逻辑电路

二极管

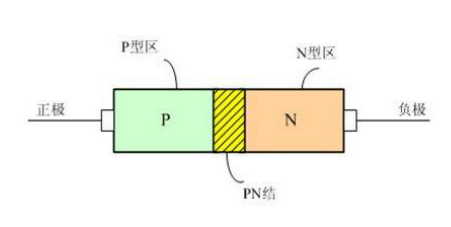

• 一个PN结就是一只晶体二极管

• 正向导通:外加正向电压大于开启电压\(V_D\),二极管导通,\(U_D=V_D\)

• 反向截止:外加反向电压或电压小于开启电压\(V_D\),二极管截止,\(I_D=0\)

• 击穿:外加反向电压超过一个阈值\(V_Z\)时,二极管会被击穿,压降是\(V_Z\)

image-20240918174155826

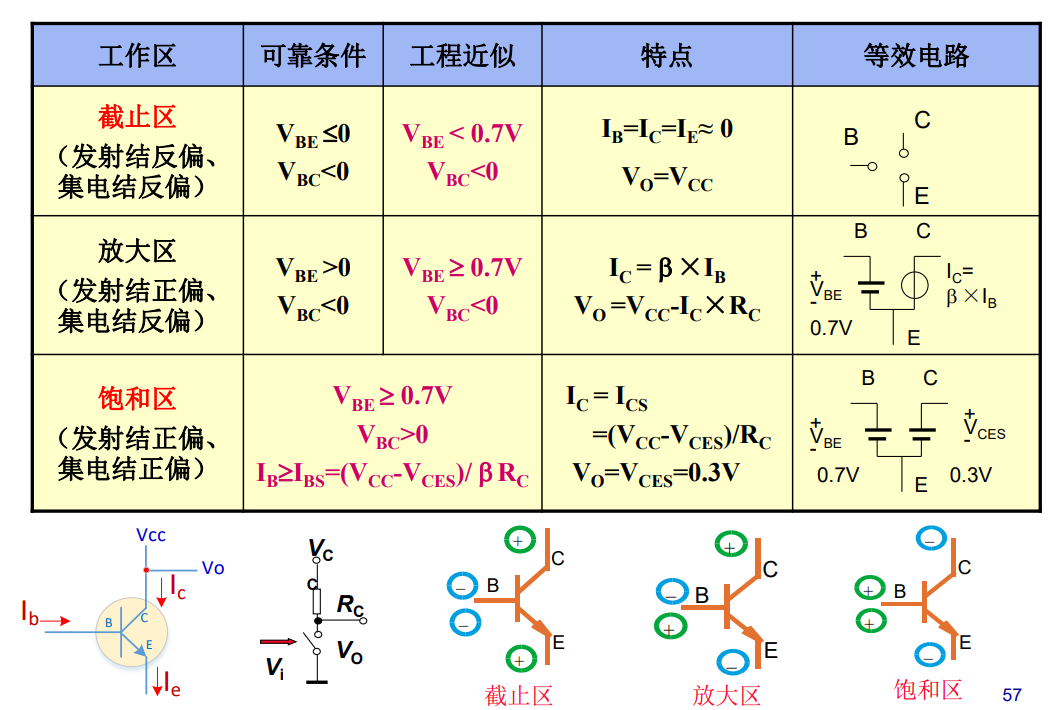

晶体三极管

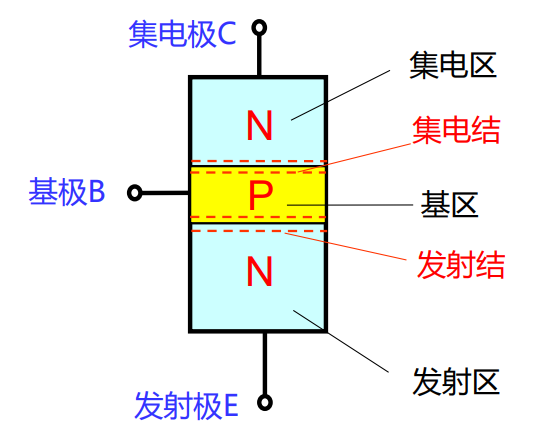

图为NPN型

image-20240918174330224

image-20240918174340598

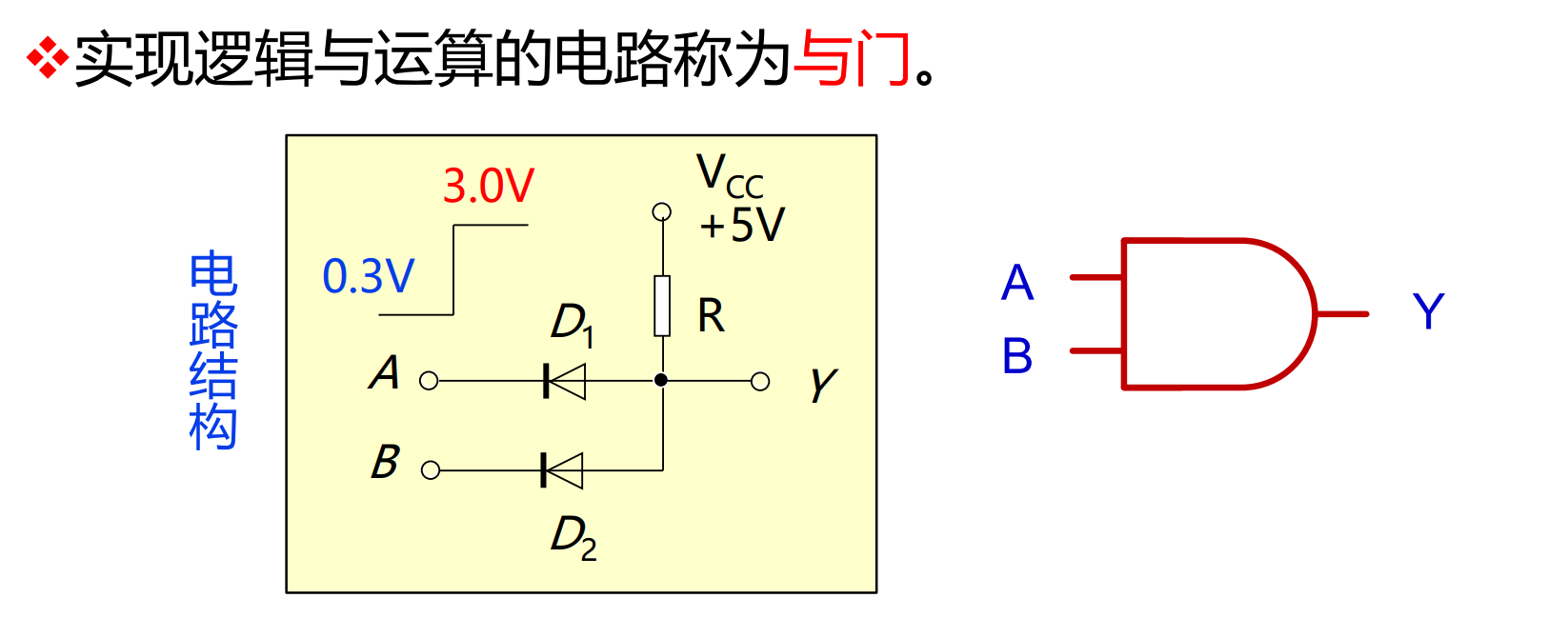

与门

image-20240923172530685

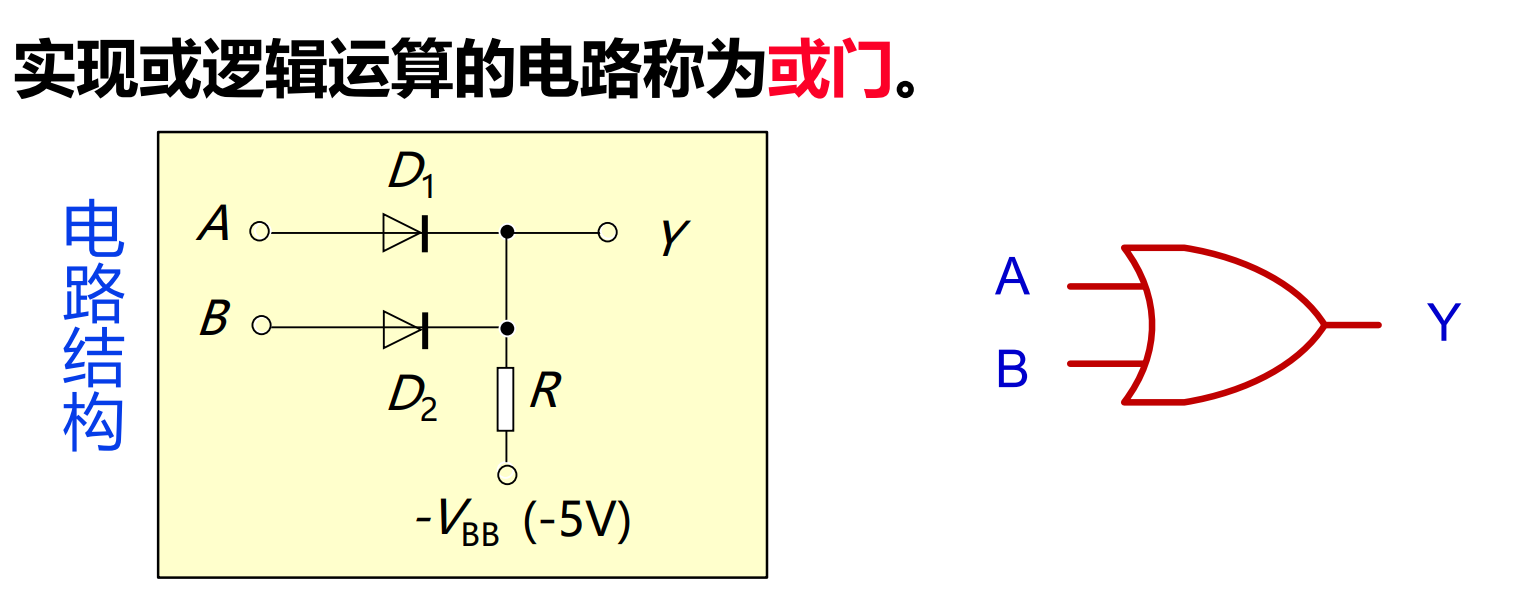

或门

image-20240923172555968

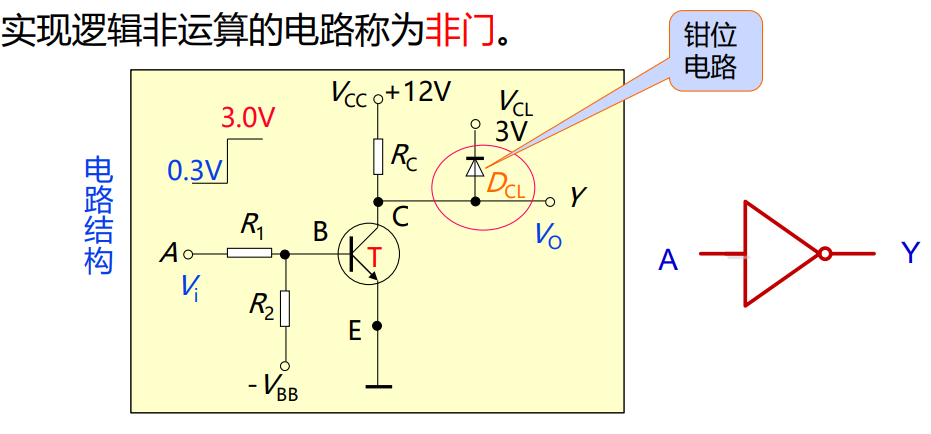

非门

image-20240923172709926
