CPU 设计文档

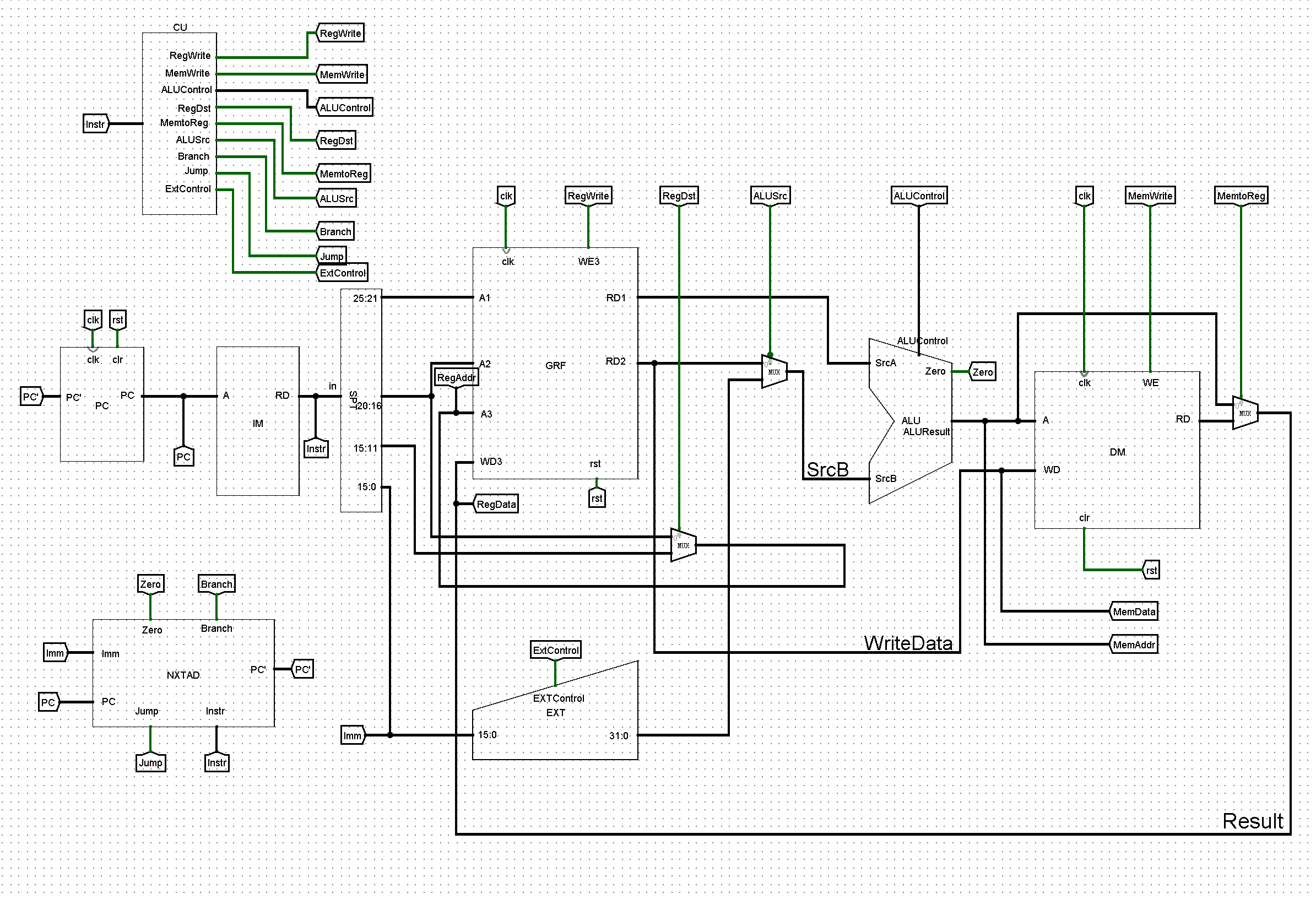

整体架构

整体架构

部件

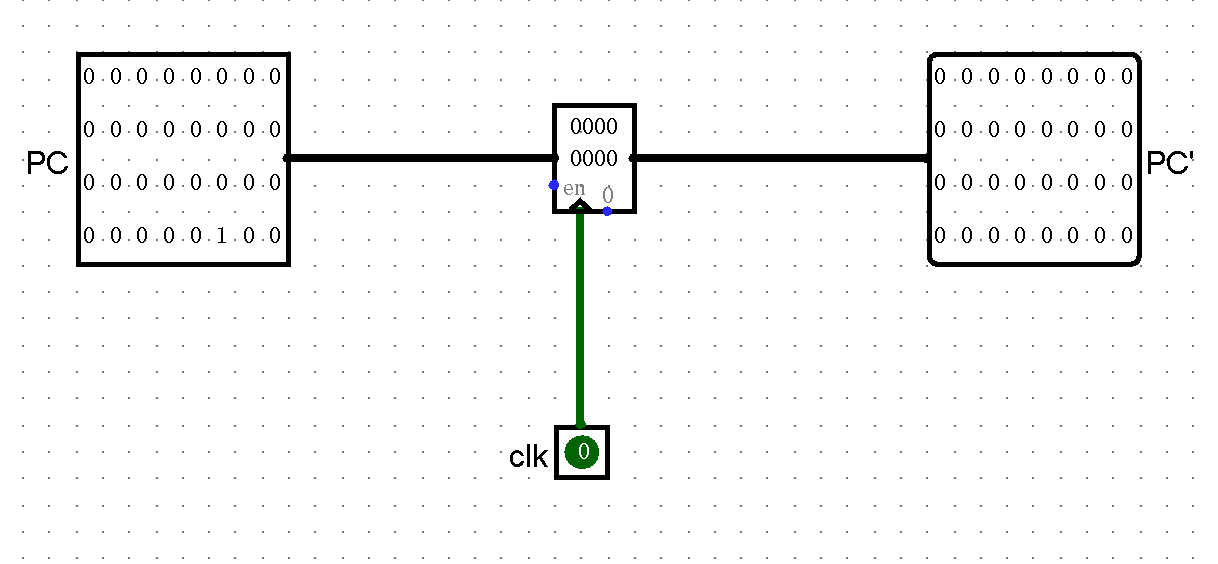

PC(Program Counter)

程序计数器,用于指示指令的位置.

主体为一个寄存器,用于存储指令地址,在时钟上升沿时输出到PC`

PC

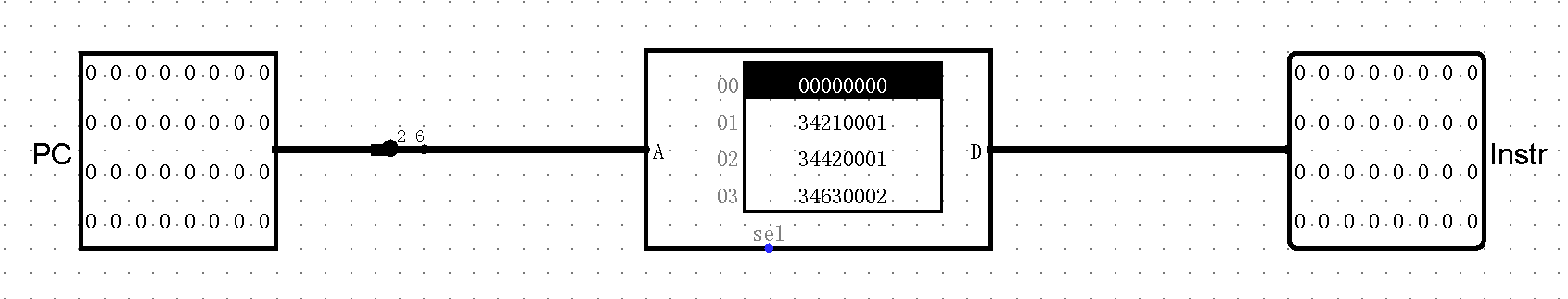

IM(Insturction Memory)

指令存储器,存储指令内容.

主体为一个ROM,通过PC输入地址,将PC所对应的指令输出到Instr.

IM

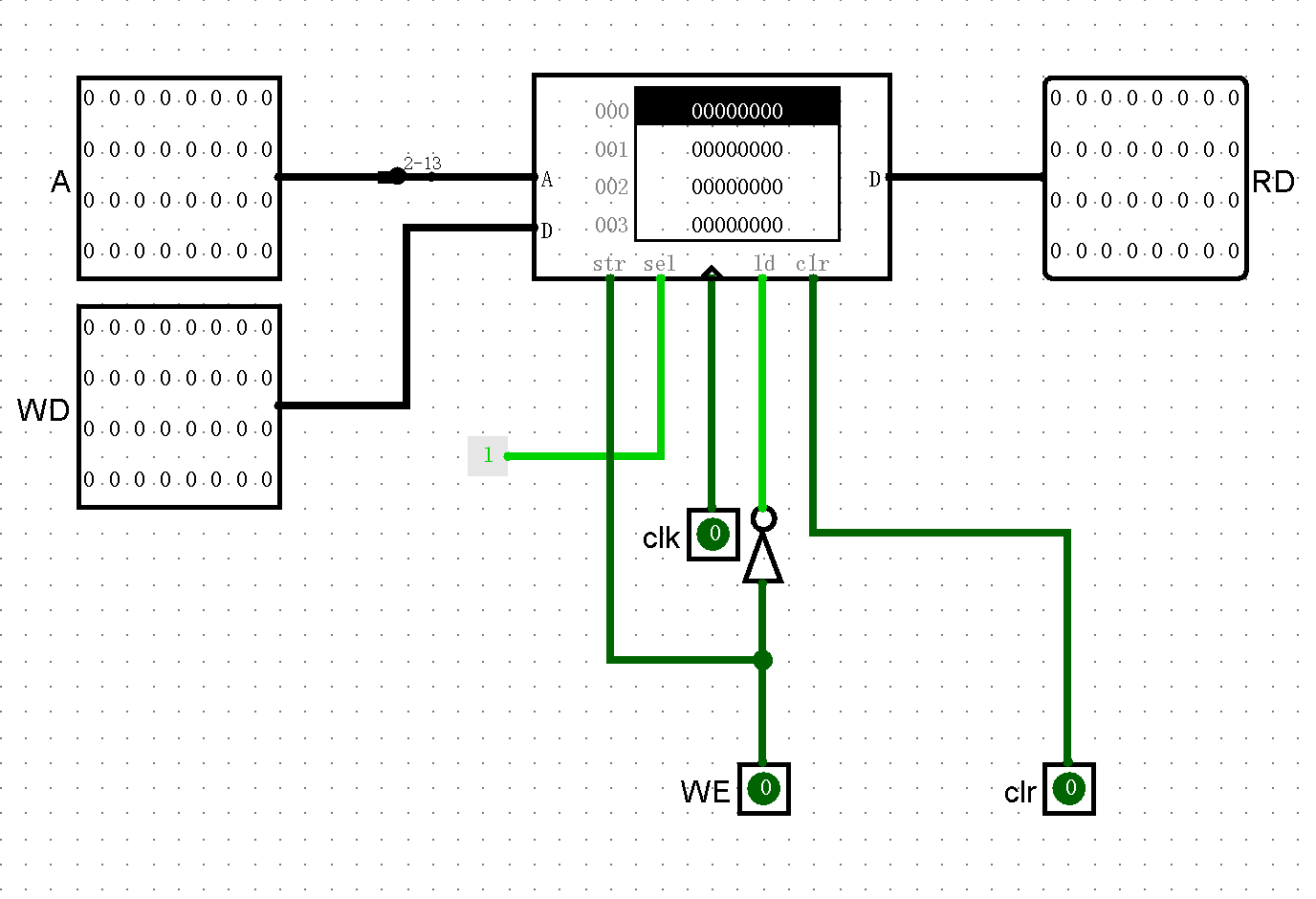

DM(Data Memory)

数据存储器,与CPU直接交换数据的内部存储器

主体为一个RAM,即可读又可写,WE为1时,将WD数据写入到A地址;WE为0时,读出WD地址对应数据到RD

DM

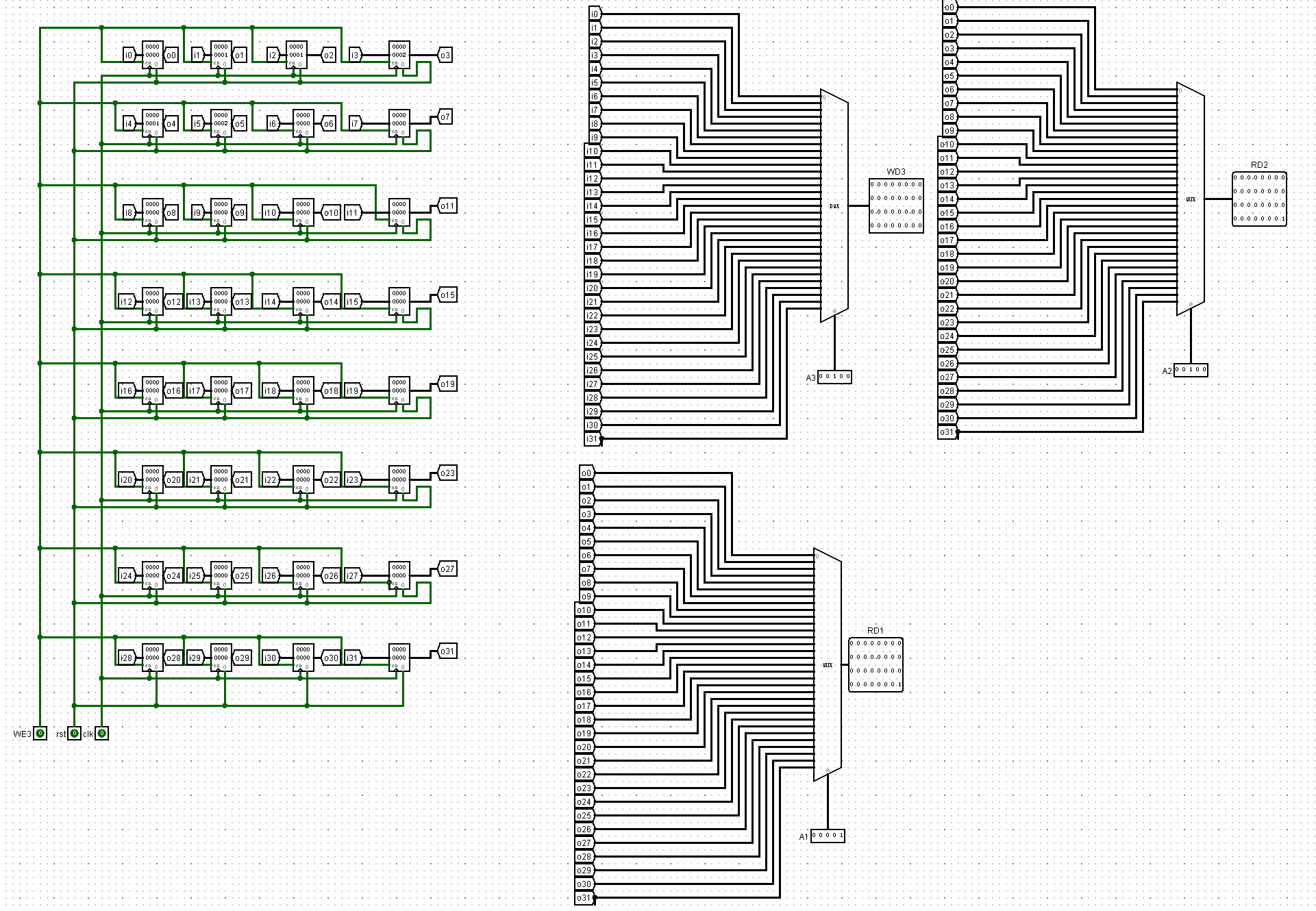

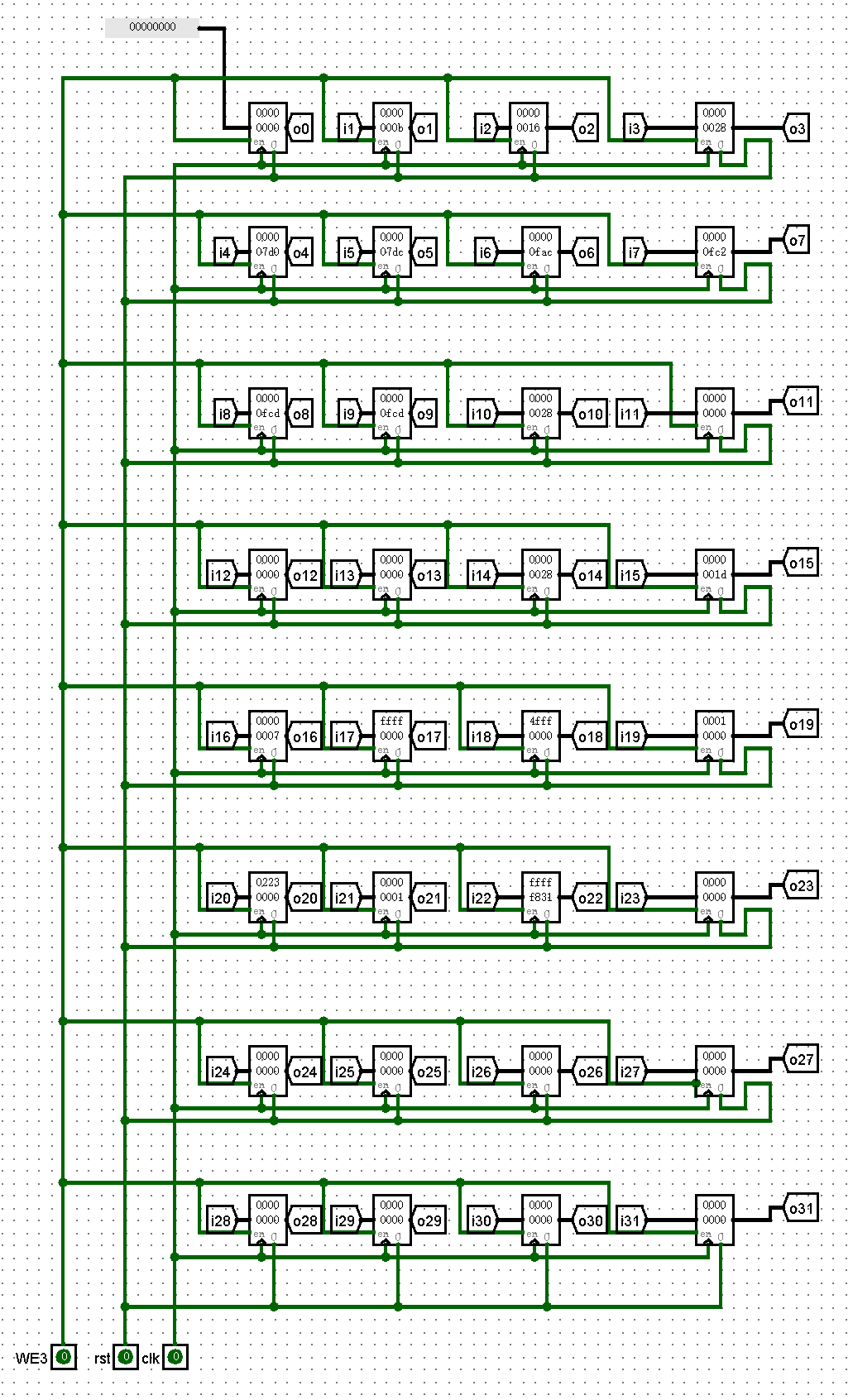

GRF(Register File)

CPU内部的寄存器堆

有32个32位寄存器,通过A1/A2选择寄存器读出到RD1/RD2,通过A3选择寄存器写入数据WD3

GRF

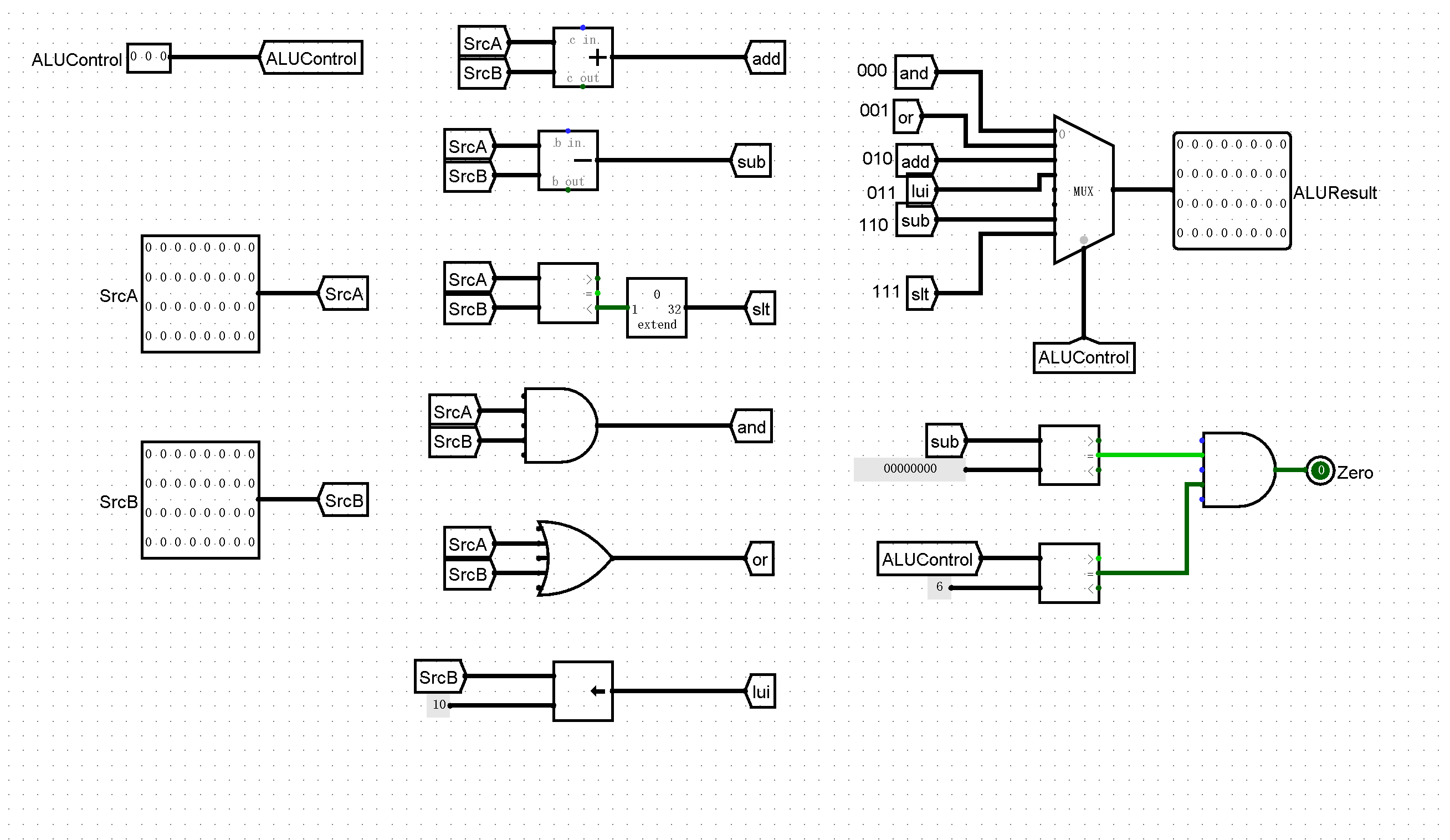

ALU(Arithmetic and Logical Unit)

计算单元,支持多种计算操作

由SrcA与SrcB读入两个操作数,通过ALUControl选择计算类型,输出到ALUResult

ALU

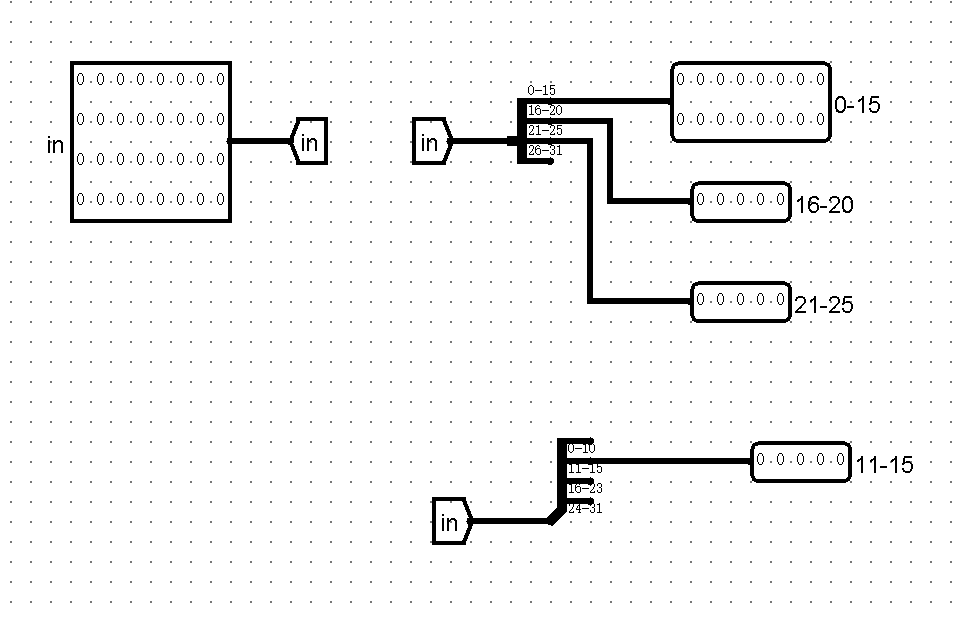

SPT(Splitter)

分线器,分割指令的不同位

SPT

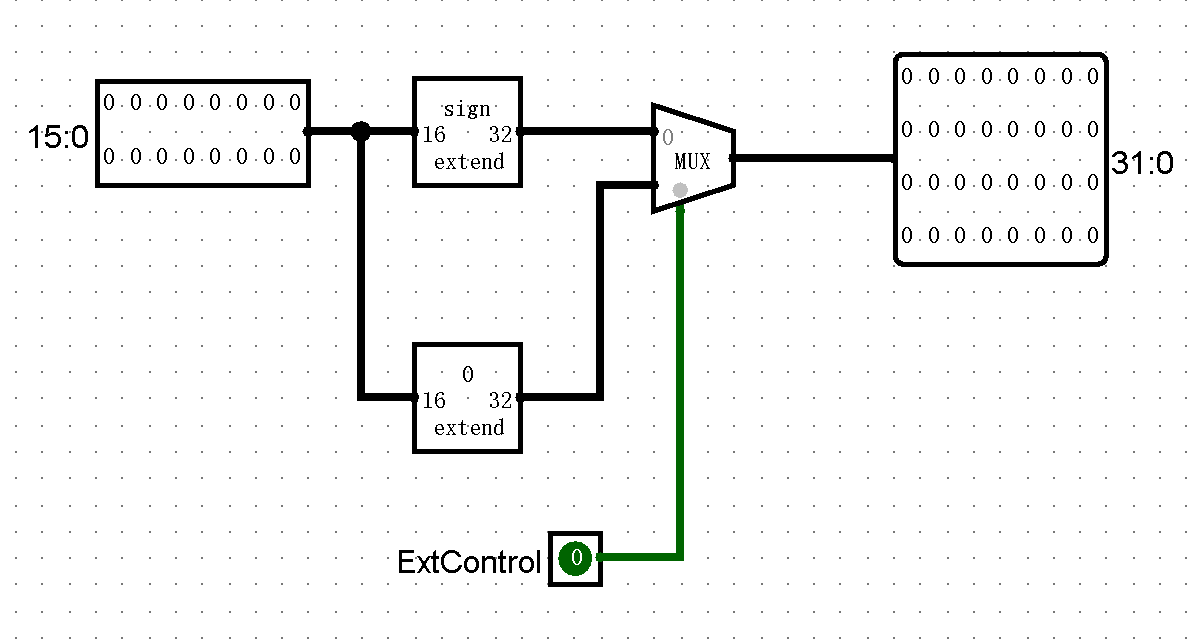

EXT(Extender)

扩位器,当ExtControl为0时,将输入的立即数由16位有符号扩展变为32位;当ExtControl为1时,将输入的立即数由16位零扩展变为32位

EXT

NXTAD(Next Address)

用于计算PC输入的下一个指令地址

NXTAD

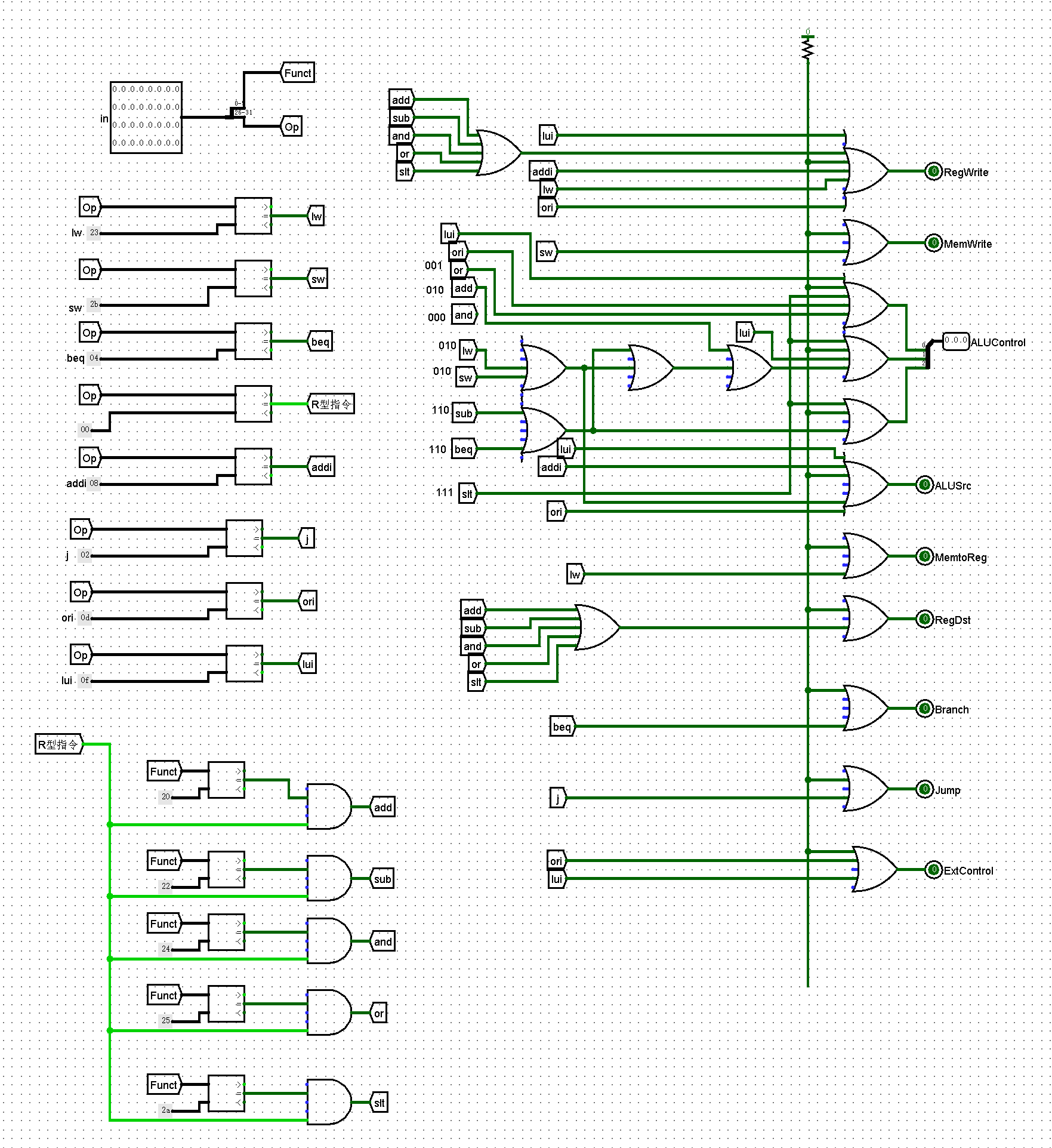

CU(Control Unit)

控制单元,通过输入指令,决定输出信号

CU

ALU信号表

ALUControl信号 操作
000
001
010
011 覆盖高位
110
111 移位

CU信号表

指令 RegWrite MemWrite ALUControl RegDst MemtoReg ALUSrc Branch Jump ExtControl
lw 1 0 010(加法) 0 1 1 0 0 0
sw 0 1 010(加法) X X 1 0 0 0
beq 0 0 110(减法) X X 0 1 0 0
add 1 0 010(加法) 1 0 0 0 0 X
sub 1 0 110(减法) 1 0 0 0 0 X
and 1 0 000(与) 1 0 0 0 0 X
or 1 0 001(或) 1 0 0 0 0 X
slt 1 0 111(小于置位) 1 0 0 0 0 0
addi 1 0 010(加法) 0 0 1 0 0 0
j 0 0 XXX X X X X 1 0
ori 1 0 001 X 0 1 0 0 1
lui 1 0 011(高位覆盖) 0 0 1 0 0 1
nop X X X X X X X X X

测试方案

撰写MIPS测试文件

使用ori,nop,add,sub,lw,sw,撰写一个测试用MIPS文件.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
ori $0, $0, 10
ori $1, $0, 11
ori $2, $0, 22
ori $3, $0, 40
ori $4, $0, 2000
ori $5, $4, 12

nop
nop
nop

add $6, $5, $4
add $7, $6, $2
add $8, $7, $1
add $9, $8, $0
add $10, $0, $3

sw $0, 0($10)
sw $1, 4($10)
sw $2, 8($10)

nop
nop
nop


lw $11, 0($10)
lw $12, 0($10)
lw $13, 0($10)

sub $14, $10, $0
sub $15, $14, $1
sub $16, $15, $2

lui $17, 0xffff
lui $18, 0x4fff
lui $19, 0x1
lui $20, 0x223

ori $21, $21, 1
ori $22, $22, 1
loop:
sub $22, $22, $4
beq $21, $22, loop

使用MARS获得机器码

将MIPS代码输入MARS中,将文件机器码以十六进制格式导出,并在文件开头添加v2.0 raw.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
3400000a
3401000b
34020016
34030028
340407d0
3485000c
00000000
00000000
00000000
00a43020
00c23820
00e14020
01004820
00035020
ad400000
ad410004
ad420008
00000000
00000000
00000000
8d4b0000
8d4c0000
8d4d0000
01407022
01c17822
01e28022
3c11ffff
3c124fff
3c130001
3c140223
36b50001
36d60001
02c4b022
12b6fffe
v2.0 raw
3400000a
3401000b
34020016
34030028
3c01ffff
3421ffff
00012025
3485000c
00000000
00000000
00000000
00a43020
00c23820
00e14020
01004820
00035020
ad400000
ad410004
ad420008
00000000
00000000
00000000
8d4b0000
8d4c0000
8d4d0000
01407022
01c17822
01e28022
3c11ffff
3c124fff
3c130001
3c140223
36b50001
36d60001
02c4b022
12b6fffe

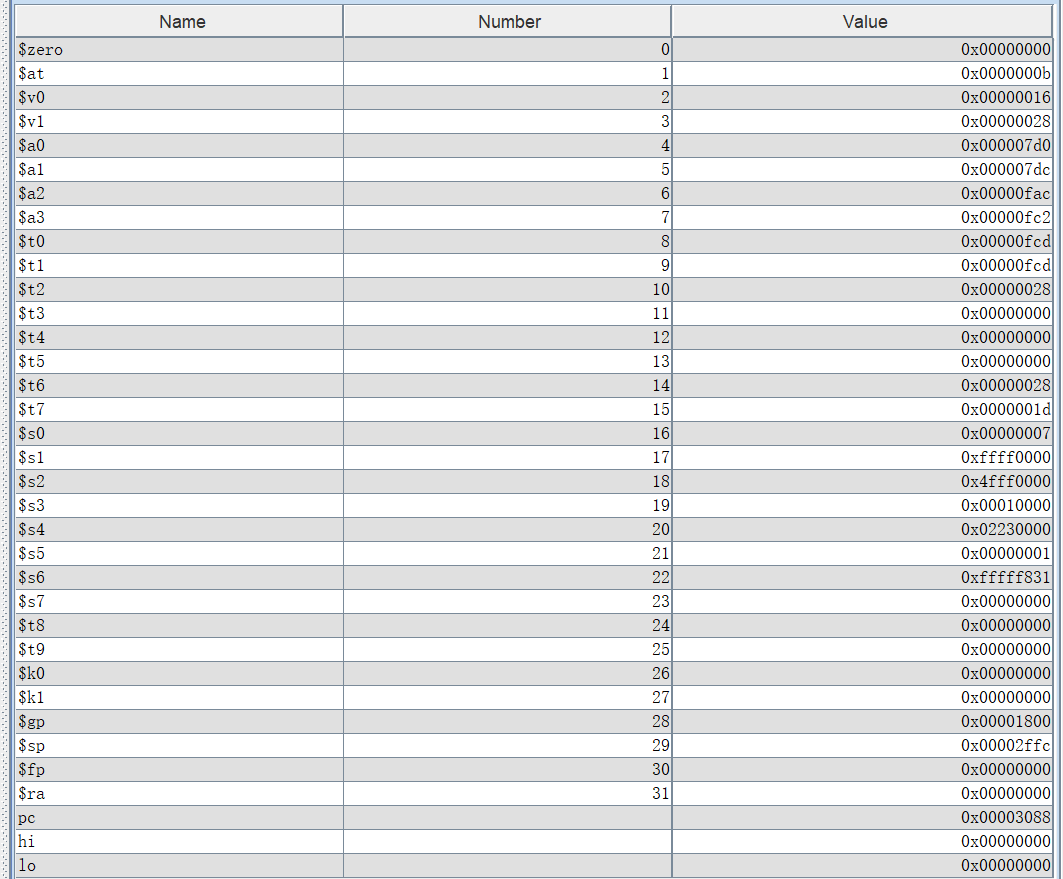

比对MARS与Logisim模拟CPU的寄存器

经过测试,两者结果相符

image-20241023000916439
image-20241023000930000

比对DM

Logisim中DM导出结果:

1
2
v2.0 raw
11*0 b 16

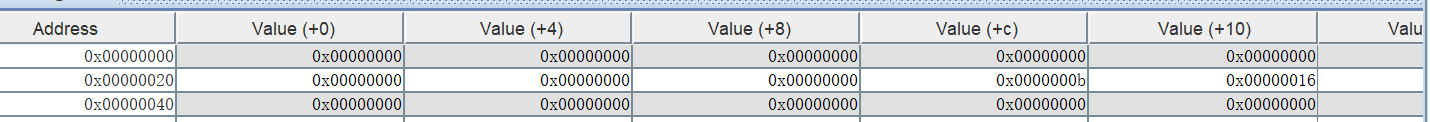

Mars中的结果为:

image-20241023000652564

Python自动化测试

Mars Memory文件导出方式

通过File-Dump Memory to File,Memory Segment选择.data,Dump Format选择Hexadecimal Text

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
00000000
00000000
00000000
00000000
00000000
00000000
00000000
00000000
00000000
00000000
00000000
0000000b
00000016
00000000
...
00000000

Logisim Memory文件导出方式

右键RAM,选择save image

1
2
v2.0 raw
11*0 b 16

Python测试文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
mips_path = "mips.txt"
logisim_path = "logisim.txt"

mips_file = open("mips.txt", "r")
logisim_file = open("logisim.txt", "r")

mips_mem = []
lines = mips_file.readlines()
for line in lines:
line = line.removesuffix("\n")
mips_mem.append(int(line, 16))

logisim_mem = [0] * len(mips_mem)
lines2 = logisim_file.readlines()
line = lines2[1]
line = line.removesuffix("\n")
index = 0
for s in line.split(" "):
print(s)
if "*" in s:
# cnt为10进制,value为16进制
cnt, value = s.split("*")
cnt = int(cnt)
value = int(value, 16)
for _ in range(cnt):
logisim_mem[index] = value
index += 1
else:
value = int(s, 16)
logisim_mem[index] = value
index += 1

flag = True
for x, y in zip(logisim_mem, mips_mem):
if x != y:
flag = False

print(logisim_mem)
print(mips_mem)
print("Two documents is the same!!!" if flag == True else "Two documents is different!!!")

思考题

  1. 上面我们介绍了通过 FSM 理解单周期 CPU 的基本方法。请大家指出单周期 CPU 所用到的模块中,哪些发挥状态存储功能,哪些发挥状态转移功能。

    IM,GRF,DM发挥状态存储功能,PC发挥状态,EXT,NXTAD,ALU,CU发挥状态转移功能

  2. 现在我们的模块中 IM 使用 ROM, DM 使用 RAM, GRF 使用 Register,这种做法合理吗? 请给出分析,若有改进意见也请一并给出。

    合理,IM作为指令存储器,只需要在运行前导入指令集,在运行中不会修改,应当使用 ROM;

    DM是数据存储器,在涉及lw,sw的指令中会发生读取和写入操作,应当使用 RAM;

    GRF作为CPU内部存储,每次只会存储一个数,并且需要实现读取和写入,应当用Register.

    改进方式:IM,DM加入片选逻辑

  3. 在上述提示的模块之外,你是否在实际实现时设计了其他的模块?如果是的话,请给出介绍和设计的思路。

    NXTAD(Next Address Module),用于计算下一个指令的地址.

    NXTAD需要处理两种情况:一种是正常的通过地址+4获得新地址;另一种是在beq指令中跳转到特定地址.

    我们使用Branch,Zero作为控制信号:输入指令为beq时,Branch置1,若指令中的两个寄存器值相等,则Zero置1.当BranchZero均为1时,NXTAD模块处理后一种情况,否则为前一种.

  4. 事实上,实现 nop 空指令,我们并不需要将它加入控制信号真值表,为什么?

    nop不改变任何寄存器或者Data Memory的值,不会产生任何影响,我们无需写入或读取数据

  5. 阅读 Pre 的 “MIPS 指令集及汇编语言” 一节中给出的测试样例,评价其强度(可从各个指令的覆盖情况,单一指令各种行为的覆盖情况等方面分析),并指出具体的不足之处。

    ori,lui,add涉及的情况较为充分,但缺乏对sub的测试,lw,sw缺乏立即数为负数的情况,未考虑用beq实现循环的情况
