离散数学-图论

图论

图论的基本概念

图

\(设V和E是有限集合,且V\neq \emptyset\)

(1)如果\(\Phi:E\rightarrow\{\{v_1,v_2\}|v_1\in V且v_2\in V\}\),则称\(G=<V,E,\Phi>\)为无向图

(2)如果\(\Phi:E\rightarrow V\times V\),则称\(G=<V,E,\Phi>\)为有向图

特殊图

1. 结点都是孤立点的图:零图
2. 一阶零图称为平凡图
3. 所有结点的度均为自然数d的无向图称为d度正则图
4. \(n\in I_+\),如果n阶简单无向图是n-1度正则图,则称为完全无向图
5. \(n\in I_+\),若n阶简单有向图的每个结点的入度和出度均为n-1,则称为完全有向图

同构

\(设G=<V,E,\Psi>,G'=<V',E',\Psi'>\),如果存在双射\(f:V\rightarrow V'\),双射\(g:E\rightarrow E'\),使得对于任意\(e\in E及v_1,v_2\in V\)

\(\Psi'(g(e))=\begin{cases}<f(v_1),f(v_2)>, 若\Psi(e)=<v_1,v_2>\\\{f(v_1),f(v_2)\}, 若\Psi(e)=\{v_1,v_2\}\end{cases}\)

则称G与G'同构,记作\(G\cong G'\)

两个同构的图必有相同的结点个数和边数,并且:

1. 双射f保持结点之间的邻接关系
2. 双射g保持边之间的邻接关系

子图

由点集导出的子图

设图\(G=<V,E,\Psi>,V'\subseteq V且V'\neq \emptyset\),以\(V'\)为结点集合以所有起点和终点均在\(V'\)中的边为边集合的G的子图称为由\(V'\)导出的G的子图,记作\(G[V']\)

相交,可运算

1. \(e\in E\cap E'时均有\Psi(e)=\Psi'(e)\),则称G与G'可运算
2. 如果\(V\cap V'=E\cap E'=\emptyset\),则称\(G,G'\)不相交

路径

定义

设 $nN，v_0, v_1…，v_n \(是图G的结点，\)e_1, e_2, …, e_n$是图G的边，并且vi-1 和vi 分别是 $e_i \(的起点和终点 (\) i=1, 2, …, n \()，则称序列\)v_0 e_1 v_1 e_2 … v_{n-1} e_n v_n \(为图 G 中从\) v_0 \(至\)v_n\(的路径，\)n$ 称为该路径的长度。

\(G=<V,E,\Psi>\)

\(\begin{cases} v_0,v_1,\dots,v_n\in V\\ e_1,e_2,\dots,e_n\in E\\ \color{red}{e_i:关联v_{i-1}和v_i} \end{cases}\)

简单路径:边不重复的路径(迹)

简单回路:边不重复的回路

基本路径:点不重复的路径(路径)

基本回路:点不重复的回路

定理3.1

设图\(G=<V,E,\Psi>\), \(v,v'\in V\).如果存在从\(v\)至\(v'\) 的路径,则存在\(v\)至\(v'\)的基本路径(路径上的结点各不相同)

• n阶图有n个结点
• 基本路径上的结点各不相同
• n阶图中的基本路径最多含有n个结点
• n阶图中的基本路径最多含有n-1条边

定理3.2

\(n\)阶图的基本路径的长度小于\(n\)

可达

设图\(G=<V,E,\Psi>\),\(v_1,v_2\in V\)

1. 若存在从\(v_1\)到\(v_2\)的路径,则称在\(G\)中\(v_1\)可达\(v_2\),或从\(v_1\)到\(v_2\)可达
2. 否则称在\(G\)中从\(v_1\)不可达\(v_2\),或从\(v_1\)到\(v_2\)不可达

定理3.3

从 \(v_1\)可达 \(v_2\)当且仅当存在从 \(v_1\)至 \(v_2\)的基本路径

距离

\(v_1\)可达\(v_2\Rightarrow\)路径中长度最短者为\(v_1\)到\(v_2\)的测地线,并称该测地线的长度为从\(v_1\)到\(v_2\)的距离,记作\(d(v_1,v_2)\)

\(v_1\)不可达\(v_2\Rightarrow d(v_1,v_2)=\infty\)

直径

图\(G=<V,E,\Psi>\)的直径定义为\(max_{v,v'\in V}d(v,v')\)

加权图

\(W:E\rightarrow R_+,则称<G,W>为加权图\)

1. \(e\in E\),则称\(W(e)\)为\(e\)的加权长度
2. 路径中所有边的加权长度之和称为该路径的甲醛长度
3. 从结点\(v\)到结点\(v'\)的路径中,加权长度最小的称为从\(v\)到\(v'\)的最短路径
4. 若从\(v\)可达\(v'\),从结点\(v\)到结点\(v'\)的最短路径的加权长度为从结点\(v\)到结点\(v'\)的加权距离

连通性

定义

如果无向图\(G\)的任意两个结点都互相可达,则称\(G\)是连通的,否则称\(G\)是非连通的

连通分支与等价关系

设\(G'\)是图\(G\)的具有某性质\(P\)的子图,并且对于\(G\)的具有该性质的任意子图\(G''\),只要\(G'\subseteq G''\)就有\(G'=G''\),则称\(G'\)相对于该性质是\(G\)的极大子图

无向图\(G\)的极大连通子图称为\(G\) 的连通分支，简称分支

\(R_V=\{<u,v>|u,v\in V且从u到v可达\}\),\(R_V\)是\(V\)上的等价关系

分支:\(V\)关于\(R_V\)的等价类的导出子图

\(V/R=\{V_1,V_2,\dots,V_n\}\)

\(G[V_1],G[V_2],\dots,G[V_2]\)为\(G\)的分支

定理3.4

1. 连通无向图恰有一个分支
2. 非连通无向图的分支多于1个

基础图

设有向图\(G=<V,E,\Psi>\),如下定义:

\(\Psi':E\rightarrow \{\{v_1,v_2\}|v_1\in V\wedge v_2\in V\}\)

使得对任意\(e\in E\)和\(v_1,v_2\in V\)

若\(\Psi(e)=<v_1,v_2>,则\Psi'(e)=\{v_1,v_2\}\)

则称无向图\(G=<V,E,\Psi'>\)为有向图\(G\)的基础图

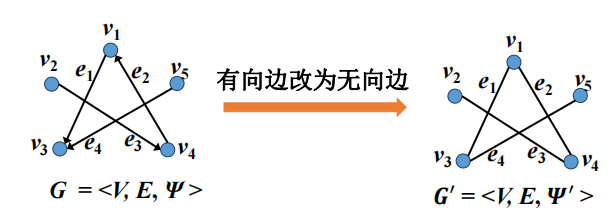

有向边改为无向边,获得基础图

三种连通性

设\(G\)为有向图

1. 强相通:任意两个结点都互相可达
2. 单项连通:任意两结点,必有一个结点可达另一结点
3. 弱相通:基础图是连通的(把有向图看成是无向图是连通的)

设\(G\)为有向图

1. \(G\)的极大强连通子图称为G的强连通分支
2. \(G\)的极大单向连通子图称为\(G\)的单向分支
3. \(G\)的极大弱连通子图称为\(G\)的弱分支

非连通无向图有一个以上分支;连通无向图恰有一个分支.

有向图的结点一定恰好处于一个强分支中,但边不一定;有向图结点与边都不一定恰好在一个单向分支中

回路

半路径定义

\(G'\)为有向图\(G=<V,E,\Psi>\)的基础图,\(G'\)中的路径称为G中的半路径

设\(v_0e_1v_1\dots v_{m-1}e_mv_m\)是\(G\)中的半路径,对每个\(i(1\leq i\leq m)\),

• 若\(\Psi(e_i)=<v_{i-1},v_i>\),则称\(e_i\)是该半路径中的正向边
• 若\(\Psi(e_i)=<v_i,v_{i-1}>\),则称\(e_i\)是该路径中的反向边

回路定义

1. 连通2度正则图(所有结点的度均为自然数2的无向图)称为回路
2. 基础图是回路的有向图称为半回路
3. 每个结点的出度和入度均为1的弱连通有向图称为有向回路

回路证明定理

设\(v\)是图\(G\)的任意结点,\(G\)是回路,当且仅当:

1. \(G\)的阶与边数相等
2. 在\(G\)中存在一条从\(v\)到\(v\)的闭路径,使得除了\(v\)在该闭路径中出现两次外,其余结点和每条边都在该闭路中恰出现一次

有向路,非循环图

1. 如果回路C是图G的子图,则称G有回路C
2. 没有回路的无向图和没有半回路的有向图称为非循环图

有向回路的充分条件

如果有向图G有子图G',使得对于G'的任意结点v,皆有\(d_{G'}^->0\),则G有有向回路

如果有向图G有子图G',使得对于G'的任意结点v,皆有\(d_{G'}^+>0\),则G有有向回路

非循环图的充分必要条件

图G不是非循环图当且仅当G有子图G',使得对于G'的任意结点v,皆有\(d_{G'}(v)>1\)

Dijkstra算法

求从结点s至t的加权距离

1. \(\lambda(s)\leftarrow 0,\forall v\in V-\{s\},\lambda(v)\leftarrow \infty,\{p\leftarrow \sharp\}\)
2. \(T\leftarrow V\)
3. \(任取u\in\{u'|若v'\in T, 则\lambda(u')\leq \lambda(v')\}\)
4. \(如果u=t,则\{p\leftarrow pt\sharp\}算法结束\)
5. \(对于以u为起点的每条边e,如果e的终点v\in T并且\lambda(v)>\lambda(u)+W(e),则\lambda(v)\leftarrow \lambda(u)+W(e)\)
6. \(T\leftarrow T-\{u\},\{p\leftarrow pu\Rightarrow\}且转向3.\)

当算法结束时,\(\lambda(t)即为s至t的加权距离,p即为从s至t的最短距离\)

证明:非连通无向图的补图必连通

\[ \begin{align} &G=<V,E,\Psi>\\ &任取v,v'\in V\\ &1)若v,v'在同一连通分支G_1中,\\ &则存在v''不在这一分支G_1中,<v,v''>\in \bar G,<v',v''>\in \bar G\\ &2) 若v,v'不在同一连通分支中\\ &则<v,v'>\in \bar G\\ &则v,v'在\bar G中连通\\ \end{align} \]

证明:设\(G\)为\(n\)阶简单无向图,若\(G\)的任意结点\(v\)皆有\(d_G(v)\geq (n-1)/2\),则\(G\)是连通的

\[ \begin{aligned} &G=<V,E,\Psi>\\ &任取v,v'\in V\\ &1)若<v,v'>\in V,则v,v'连通\\ &2)若<v,v'>\notin V,v,v'无直接边\\ &假设v,v'不连通,设v在分支G_1,v'在分支G_2\\ &G_1结点个数为p,G_2结点个数为q\\ &p+q\geq 1+(n-1)/2+1+(n-1)/2=n+1\\ &与p+q\leq n矛盾\\ &因此,v,v'连通\\ \end{aligned} \]

11.证明有\(k\)个弱分支的\(n\)阶简单有向图至多有\((n-k)(n-k+1)\)条边

\[ \begin{align} &设G的k个分支为G_1,G_2,\cdots,G_k\\ &其结点数分别为n_1,n_2,\cdots,n_k\\ &其边最大个数分别为n_1(n_1-1),n_2(n_2-1),\cdots,n_k(n_k-1)\\ &\sum^k_{i=1}n_i=n\\ &设m_i=n_i-1\\ &\sum^k_{i=1}(m_i+1)m_i=\sum^k_{i=1}m_i^2+\sum^k_{i=1}m_i\\ &\leq (\sum^k_{i=1}m_i)^2+\sum^k_{i=1}m_i=(n-k)(n-k+1) \end{align} \]

欧拉图和哈密顿图

欧拉图定义

图中包含所有边的简单开路径称为图的欧拉路径

图中包含其所有边的简单闭路径称为图的欧拉闭路

每个结点都是偶结点(度为偶数的结点)的无向图称为欧拉图

每个结点的出度和入度都相等的有向图称为欧拉有向图

欧拉定理

图G中包含其所有边的简单开路径称为\(G\)的欧拉路径,图\(G\)中包含其所有边的简单闭路径称为\(G\)的欧拉闭路

定理1

设G为连通无向图,G是欧拉图 iff G有欧拉闭路

定理2

\(设G=<V,E,\Psi>\)为连通无向图,\(v_1,v_2\in V且v_1\neq v_2\),则\(G\)有一条从\(v_1到v_2\)的欧拉路径 iff G恰有两个奇结点\(v_1,v_2\)

定理3

设G为弱连通的有向图,G是欧拉有向图 iff G有欧拉闭路

定理4

设G为弱连通的有向图,\(v_1,v_2\)为G的两个不同结点

G有一条从\(v_1\)到\(v_2\)的欧拉路径 iff \(d_{G^+}(v_1)=d_{G^-}(v_1)+1,d_{G^+}(v_2)=d_{G^-}(v_2)-1\)

定理5

如果\(G_1,G_2\)为可运算(\(如果e\in E_1\wedge E_2,则\Psi_1(e)=\Psi_2(e)\))的欧拉图,则\(G_1\oplus G_2\)是欧拉图

Hamilton回路

回路C是图G的生成子图,则称C为G的Hamilton回路

图的矩阵表示

\(设m\in I_+\),n阶图\(G\)的全部结点为\(v_1,v_2,\cdots ,v_n\),若\(X\)是\(G\)的邻接矩阵且\(1\leq i,j\leq n\),则\(x_{ij}^{(m)}\)等于\(G\)中从\(v_i\)到\(v_j\)的长度为\(m\)的路径数

n阶图\(G\)与\(X(G)\)的联系

• 无向图\(G\)的邻接矩阵\(X(G)\)是对称的
• 图\(G\)没有平行边$$\(X(G)\)的元素都是0和1
• 图\(G\)有自圈\(\Leftrightarrow\)\(X(G)\)的对角线有非0元素

定理7.5.1

\(x_{ij}^m\)等于\(G\)中从\(v_i\)到\(v_j\)的长度为m的路径数

可达性矩阵

\(p(i)=\begin{cases}1,由v_i可达v_j\\0,从v_i不可达v_j\end{cases}\)

距离矩阵

\(d_{ij}=\begin{cases}\infty,(\forall m)(m\in N\wedge m<n\rightarrow x_{ij}^m=0)\\\min\{k|0\leq k<n\wedge x_{ij}^k>0\},else\end{cases}\)

路径矩阵

\(P=\sum^{n-1}_{k=0}X^{(k)}\)

关联矩阵

无向图无自圈,其结点集合和边集合分别为\(\{v_1,v_2,\cdots,v_n\}\)和\(\{e_1,e_2,\cdots,e_m\}\),定义\(G\)的关联矩阵\(A(G)\)为\(n\times m\)矩阵\((a_{ij})\),其中

\(a_{ij}=\begin{cases}1,e_j与v_i关联\\0,e_j与v_i不关联\end{cases}\)

\(a_{ij}=\begin{cases}1,v_i是e_j的起点\\-1,v_i是e_j的终点\\0,e_i与v_i不关联\end{cases}\)

无向图\(G\)的关联矩阵\(A(G)\)的每列元素之和为2

有向图\(G\)的关联矩阵\(A(G)\)的每列元素之和为0

顺序排列\(G\)的结点和边的顺序,可使\(A(G)=\begin{bmatrix}A(G_1)\\&A(G_2)\\&&\cdots\\&&&A(G_k)\end{bmatrix}\)

二部图

设无向图\(G=<V,E,\Psi >\),如果存在\(V\)的划分\(\{V_1,V_2\}\),使得\(V_i\)中的任何两个结点都不邻接(i=1,2),则称\(G\)为二部图,\(V_1,V_2\)称为\(G\)的互补结点子集

定理

设\(G\)是阶大于1的无向图,\(G\)是二部图当且仅当\(G\)的所有回路的长度均为偶数

匹配

无向图\(G=<V,E,\Psi>,E'\subseteq E\)

1. 如果\(E'\)不包含自圈,并且\(E'\)中的任何两条边都不邻接,则称\(E'\)为\(G\)中的匹配
2. 如果\(E\)是\(G\)中的匹配,并且对于\(G\)中的一切匹配\(E''\),当\(E'\subseteq E''\)时皆有\(E'=E''\),则称\(E'\)为\(G\)中的极大匹配
3. \(G\)中边数最多的匹配称为\(G\)的最大匹配
4. \(G\)中的最大匹配所包含的边的数目称为\(G\)的匹配数

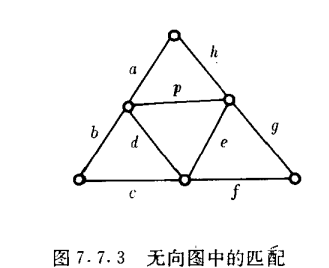

无向图中的匹配

极大匹配:{a,e},{b,e},{c,p},{f,p},{g,d},{h,d},{a,c,g},{b,f,h}

最大匹配:{a,c,g},{b,f,h}

匹配数:3

完美匹配

设\(V_1,V_2\)时二部图\(G\)的互补结点子集,如果\(G\)的匹配数等于\(n(V_1)\),则称\(G\)中的最大匹配数为\(V_1\)到\(V_2\)的完美匹配

树

定义

非循环的连通无向图

定理

\(G=<V,E,\Psi>\)为n阶无向图,则下列条件等价:

1. \(G\)是连通的和非循环的
2. \(G\)无自圈,且当\(v,v'\in V\)时,皆有唯一的一条从\(v\)到\(v'\)的基本路径
3. \(G\)是连通的,且当\(v,v'\in V,e\notin E,\Psi'=\{<e,\{v,v'\}\}\)时,\(G+\{e\}_{\Psi'}\)皆有唯一的一个回路
4. \(G\)是连通的,且当\(e\in E\)时,\(G-e\)都是非连通的
5. \(G\)是连通的且\(n(E)=n-1\)
6. \(G\)是非循环的且\(n(E)=n-1\)

生成树/生成森林

如果树\(T\)是无向图\(G\)的生成子图,则称\(T\)是\(G\)的生成树,如果森林\(F\)是无向图\(G\)的生成子图,则称\(F\)为\(G\)的生成森林
