面向对象设计与构造-hw3思路

hw3综述

• hw3在hw2的基础上增加了非递推函数与函数求导的功能.
• 针对求导因子,我们新增DerivativeFactor类,对每种因子类新增了求导方法,并对大部分节点类补充了深度克隆方法
• 针对非递推函数,我们在Spreader类中新增了spreadSelf等一系列方法,考虑到递推函数可能包含非递推函数,要求字符串input在接受spreadSelf方法展开所有非递推函数后,再调用spreadRecursive方法展开递推函数.
• 对于评测机,由于求导因子和函数的parse()方法难以调包实现,自己用Python写一份复杂的代码无异于对拍.本次作业基于JavaScript和Node.js实现的对拍器网站,根据Python自动程序生成的数据,通过与同学们的jar包进行运行结果比较,快速查找bug.

架构分析

通过UML class diagrams视频学习了UML图的基本绘制方法.

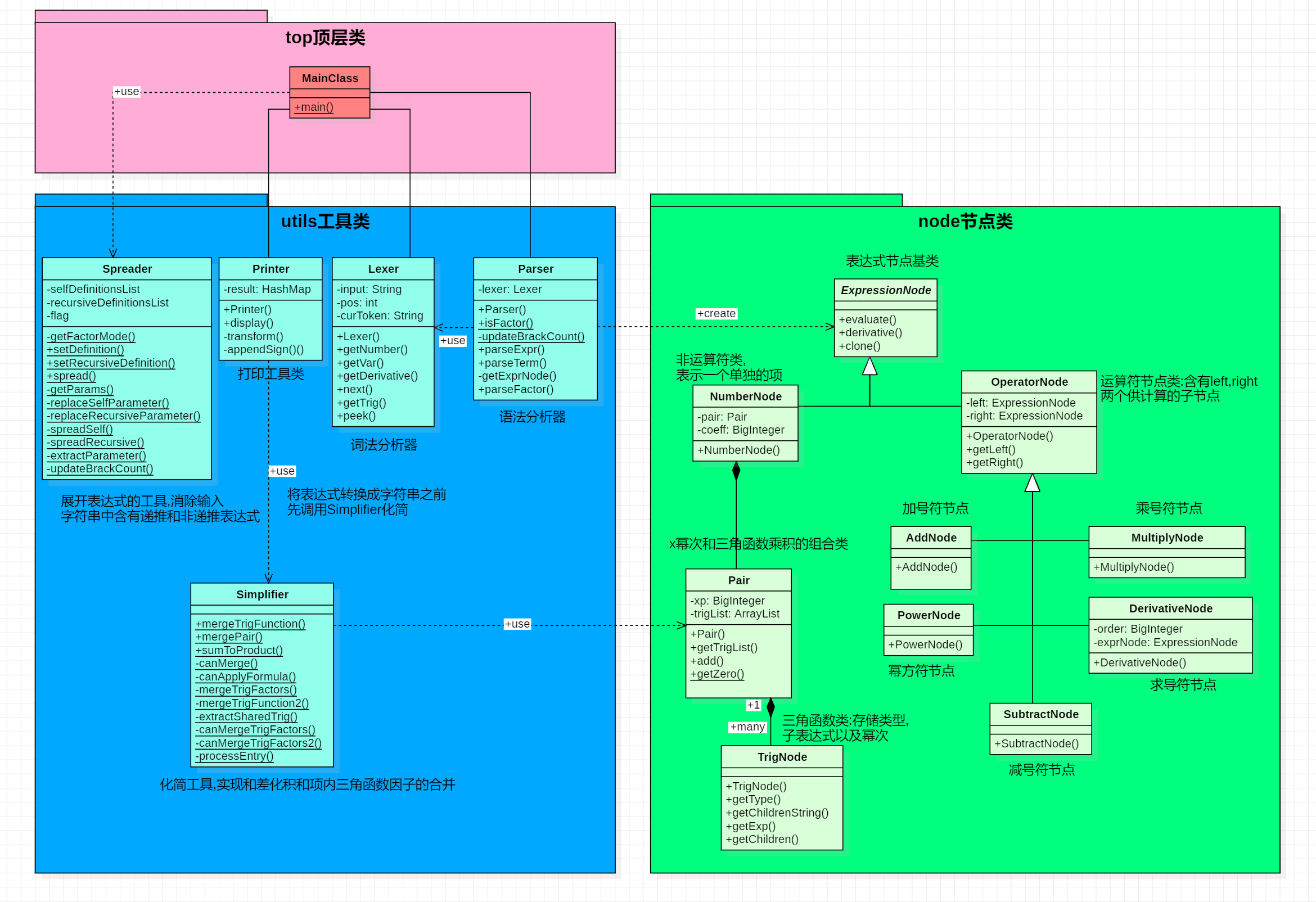

hw3 UML图

• 建立两个软件包,分别为utils和node.utils软件包中包含各种工具类,供MainClass主类调用,node软件包内包含抽象语法树(AST)的各类树节点.
• utils类包含的Lexer作为词法分析器;Parser作为语法分析器,将Lexer类作为参数;Spreader类提供展开函数的方法;Printer类提供将HashMap<Pair, BigInteger>类型的表达式转换成字符串形式以供打印;Simplifier类内含和差化积等化简方法,主要负责三角函数的化简.
• node类以ExpressionNode类作为基类,子类分为NumberNode和OperatorNode两种.OperatorNode类作为各种运算符节点(如AddNode等)的基类.NumberNode类含有Pair和coeff,其中Pair指的是x的次幂和三角函数列表组成的自定义类,coeff是BigInteger类型的整数系数.

优点分析:

1. 层次化设计:
   • 将系统划分为utils和node两个包,职责清晰,便于维护和扩展.
   • 建立数据抽象层次,Pair作为x的次幂和三角函数乘积的组合,将x和三角函数有效组合起来,便于管理.
2. 可扩展性:
   • ExpressionNode作为基类,支持扩展新的节点类型(如DerivativeNode).
   • Pair的设计支持灵活的组合,便于添加新的三角函数或变量类型.
3. 类型安全:
   • 使用BigInteger处理大整数计算,有效避免数据溢出.
   • HashMap<Pair, BigInteger>提供高效的表达式存储和检索.
4. 可测试性:
   • 每个模块可以独立测试,便于定位问题

缺点分析:

1. 复杂度较高:
   • Pair的设计一定程度上增加了系统的复杂度,我在写代码的时候必须依靠足够的注释才能不至于搞混.
   • OperatorNode类的多层继承关系可能会让代码的维护成本增高.
2. 性能问题:
   • HashMap<Pair, BigInteger>的存储方式会在大规模数据下性能下降
   • Simplifier的和差化积方法在面对大数据时性能爆炸,所幸课程网站的测试没有那么严苛

OO度量分析

数目分析

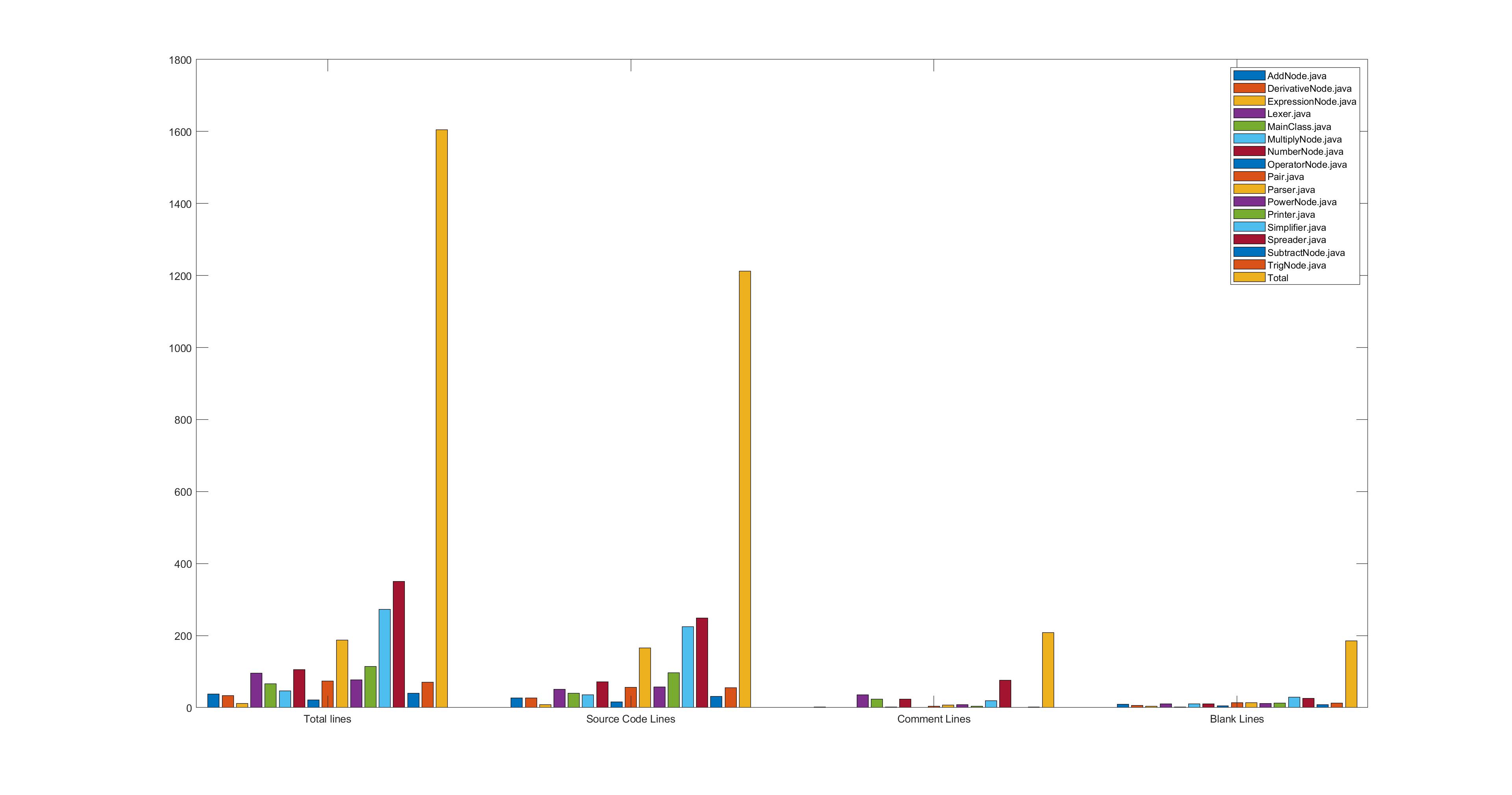

使用Satistic插件计算了hw3各类的代码规模,使用MATLAB绘制如下图:

hw3 类代码规模

其中Printer,Simplifier,Parser等工具类代码占比大.

经典度量分析

度量指标	全称	中文	说明
CogC	Cognitive Complexity	认知复杂度	用于衡量代码在人类理解上的难度,考虑代码的结构对理解的影响
ev(G)	Essential Complexity	本质复杂度	衡量代码中不可简化的逻辑复杂度,反映了代码中必须存在的复杂度
iv(G)	Design Complexity	设计复杂度	衡量代码中由于设计决策引入的复杂度,反映了代码结构的复杂度
v(G)	Cyclomatic Complexity	圈复杂度	衡量代码中独立路径的数量,反映了代码的测试难度和维护成本
OCavg	Average Cyclomatic Complexity per Method	方法的平均圈复杂度	衡量一个类中所有方法的平均圈复杂度
OCmax	Maximum Cyclomatic Complexity per Method	方法的最大圈复杂度	衡量一个类中所有方法的最大圈复杂度
WMC	Weighted Methods per Class	类中所有方法的圈复杂度之和	衡量一个类中所有方法的复杂度之和
LCOM	Lack of Cohesion in Methods - Class	方法的内聚缺乏度	值越大,说明类内聚合度越小
FANIN	Fan-in	类的扇入	表示调用该模块的上级模块的个数,扇入越大,表示该模块的复用性越好
FANOUT	Fan-out - Class	类的扇出	表示该模块直接调用地下级模块的个数,扇出过大表明模块复杂度高,但扇出过小也不好

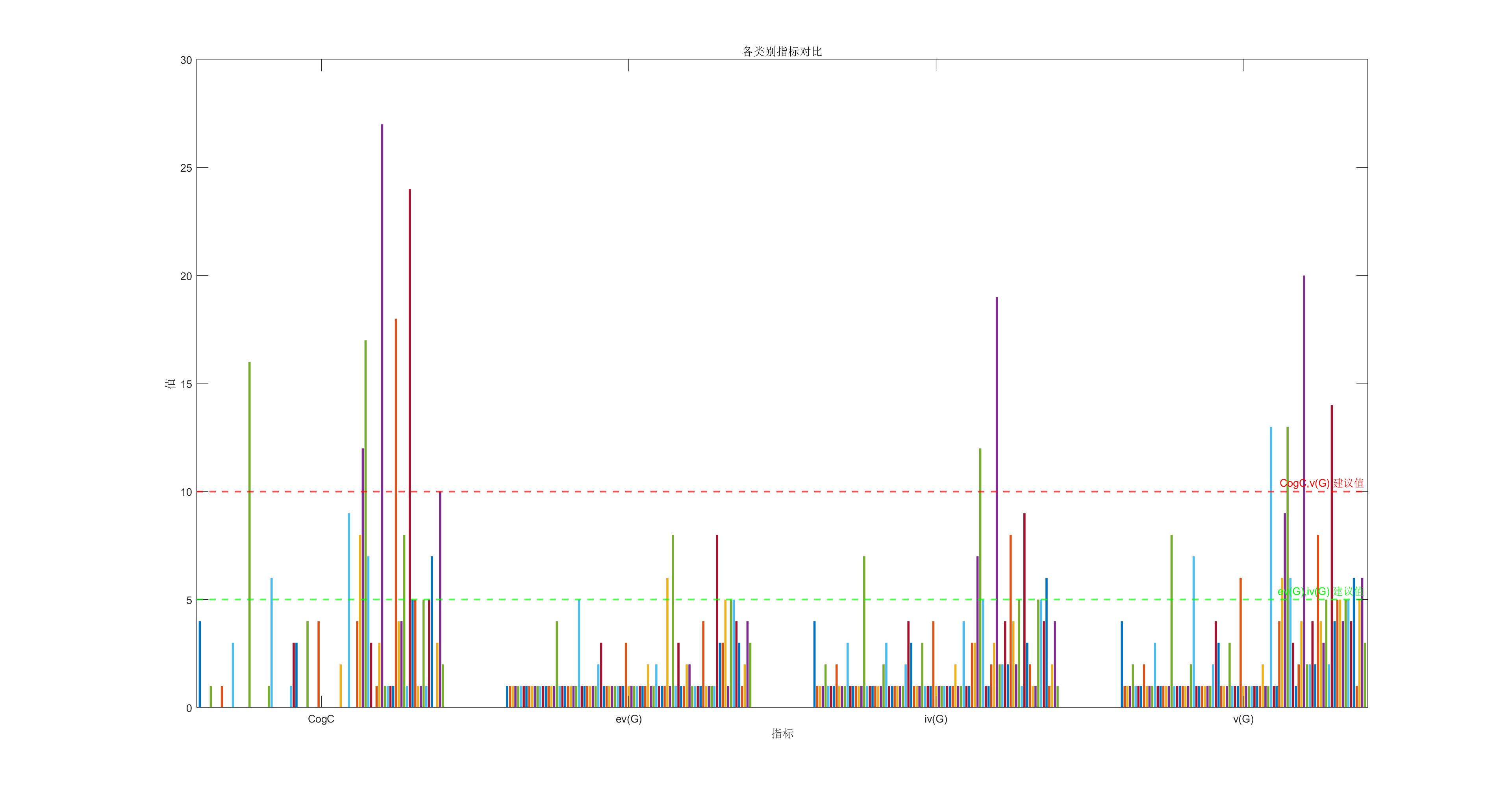

程序函数度量分析如下:

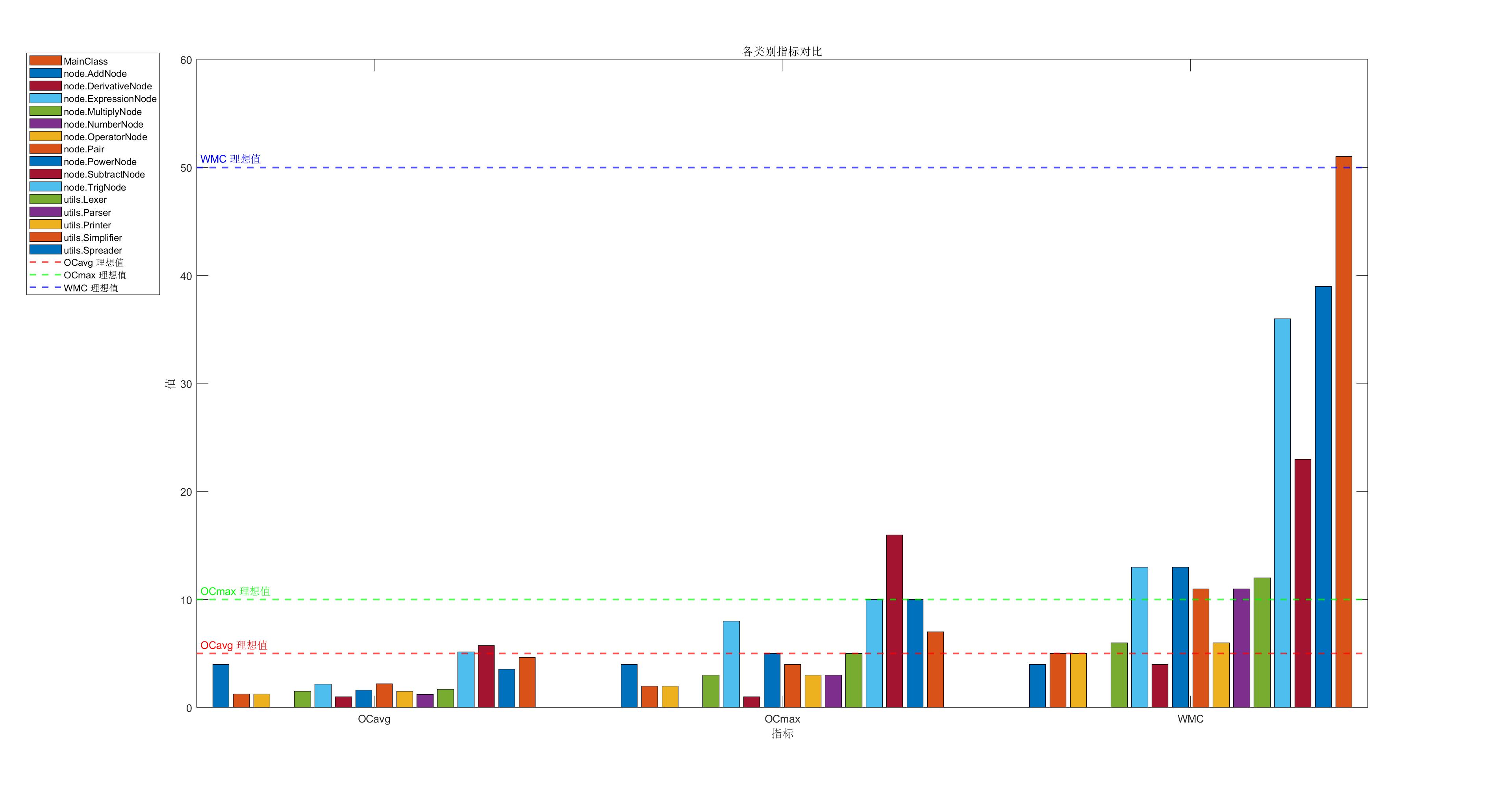

程序类度量分析如下:

• 部分方法的复杂度较高,尤其是utils.Printer.transform和utils.Simplifier.processEntry方法,表明这些方法的逻辑较为复杂.
• 部分方法的ev(G)和iv(G)较高,表明这些方法的逻辑和设计复杂度较高,可能难以维护和扩展.
• 大多数类的方法平均圈复杂度较低,部分类如utils.Printer,utils.Parser的复杂度较高.

hack及bug分享

本次顺利通过强测,但是由于性能分太低被分到了B屋."塞翁失马,焉知非福."这次在B屋的互测中我通过自动生成+对拍机的轰炸查到了同学们的许多bug.

第三次作业独有的bug主要是求导带来的深层拷贝问题:对于多个因子相乘得到的项,其求导的公式为: \[ dx(term_1*term_2*\cdots *term_n)=\sum^n_{ i=1 }dx(term_i)\prod_{j\neq i}^n term_j \] 结果会出现很多重复的项,这里最好保证每个项都经过一次深层拷贝,保证对象不一致.否则当一个对象被修改的时候,它远在天边的"孪生兄弟"也随之改变了.这种bug不好查,我们尽量避免浅层拷贝.

当然,我们也可以在构建类的时候把所有类的属性都设置为private,当修改类的值时,我们采用返回一个新建的类的方法来实现.

评测机及对拍器构建思路

GitHub链接

• 本地运行程序源码
• 评测网站源码
• 评测网站链接

运行效果

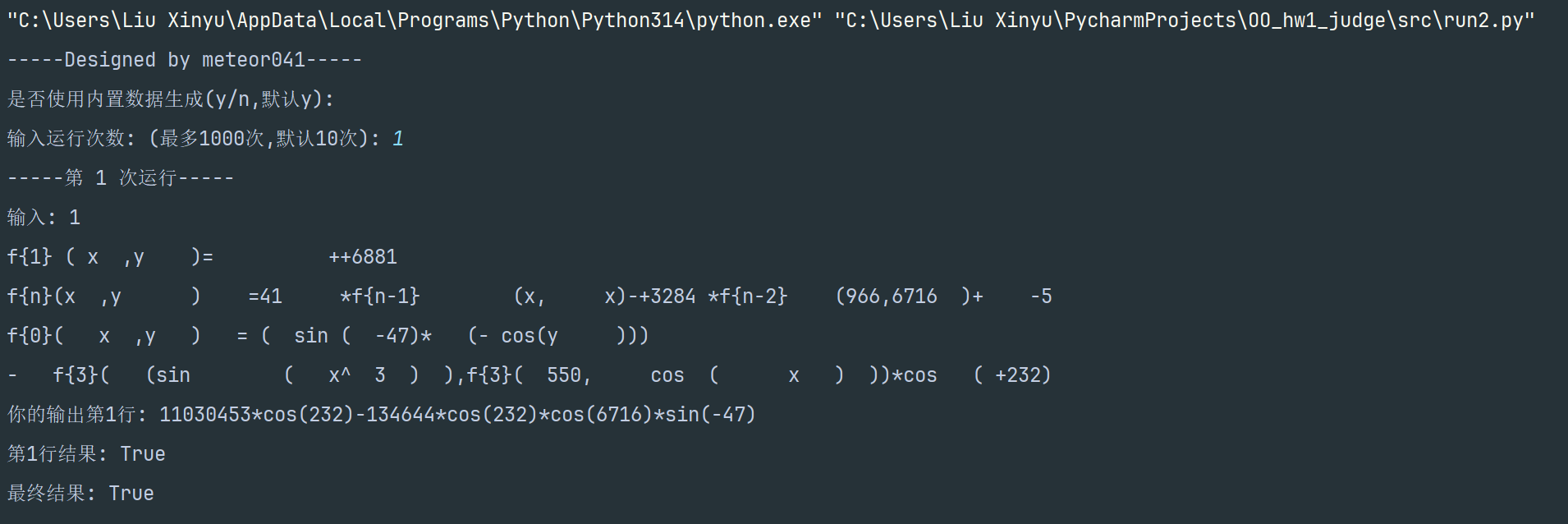

首先看一下hw1,hw2测试程序的终端运行效果:

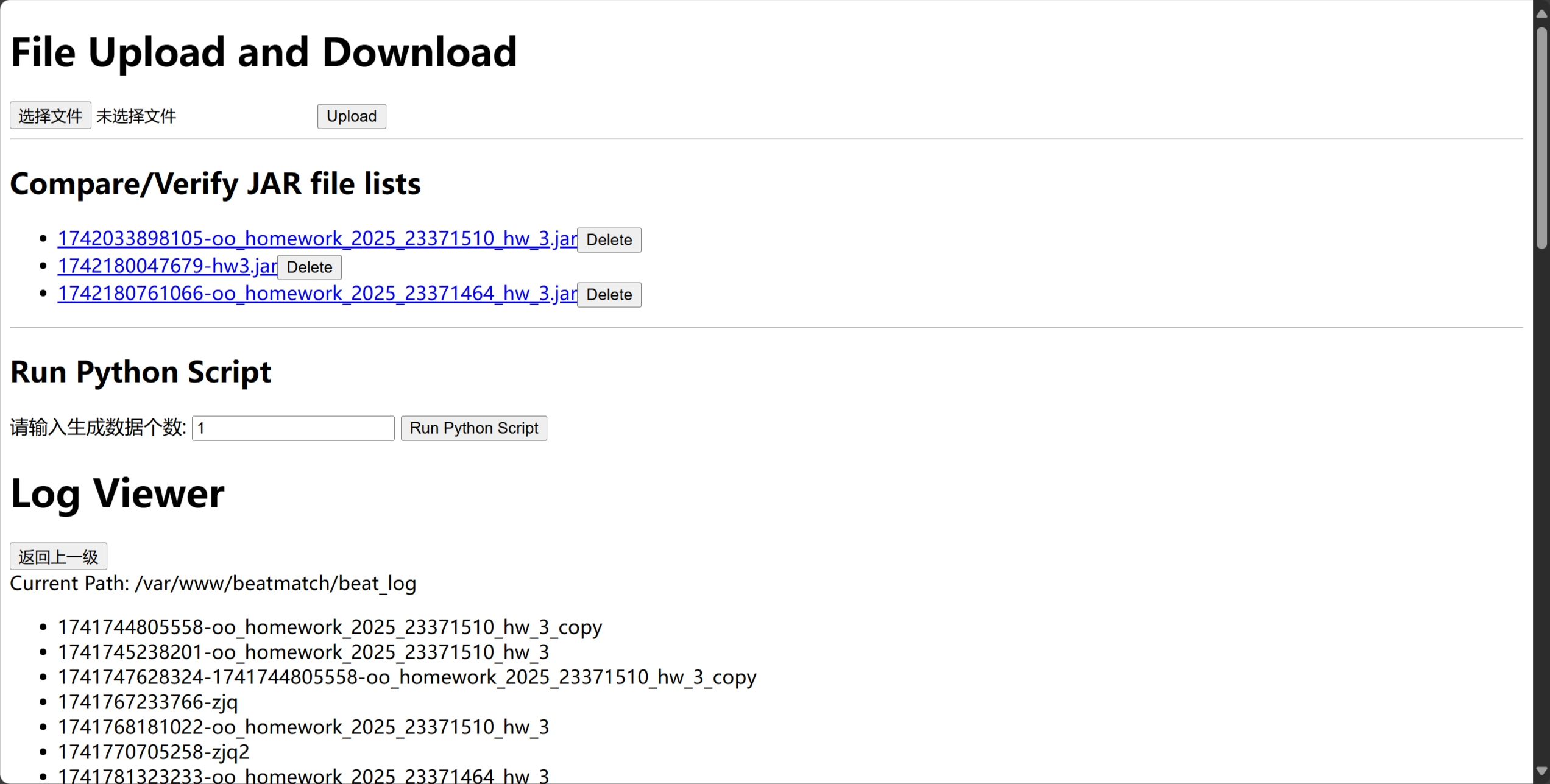

这是hw3对拍器网站的页面效果:

测试数据生成

针对hw1和hw2,我们构建一个测试程序,测试程序重点应当放在数据生成上,这里我们以generate3.py为例(因为数据生成数据随着作业进度迭代开发,hw3的这一版相对更加完善).

我们构建了一个Generator类,其__init__方法如下:

class Generator:

    def __init__(self, max_depth, max_length):
        self.max_depth = max_depth
        self.max_length = max_length
        self.function_type = [random.randint(0, 4) for _ in range(3)]
        self.arguments = ['x']
        self.forbid_function = [False] * 3
        self.derive_enable = True

在这里,我们规定了最大递归深度,生成函数类型,以及变量列表等元素的初始化.根据题目所给出的BNF描述,构建主方法generate_expression,其含以下子方法:

• generate_whitespace(): 生成指定数量的空白字符。
• generate_signed_integer(): 生成带符号的整数。
• generate_integer(): 生成允许前导零的整数。
• generate_exponent(): 生成指数。
• generate_power_function(): 生成幂函数。
• generate_constant_factor(): 生成常数因子。
• generate_expression_factor(depth): 生成表达式因子。
• generate_trigonometric_functions(depth): 生成三角函数。
• generate_derivative_factor(depth): 生成导数因子。
• generate_variable_factor(depth): 生成变量因子。
• generate_term(depth): 生成项。
• generate_expression_recursive(depth): 递归生成表达式。
• generate_function_call_f(depth): 生成函数调用 f{n}(x) 或 f{n}(x,y)。
• generate_function_call_g(depth): 生成函数调用 g(x) 或 g(x,y)。
• generate_function_call_h(depth): 生成函数调用 h(x) 或 h(x,y)。
• generate_function_definition(self): 生成函数定义。
• generate_self_definition(type: str, mode: int): 生成自定义函数定义

通过递归调用函数,我们可以做到随机生成足够复杂和困难的表达式,通过控制函数中的概率设置,我们可以调控生成式子的复杂程度,例如在generate_term(depth)中:

def generate_term(depth):
    """生成项"""
    expression = ""
    if random.random() < 0.2:
        expression += random.choice(["+", "-"]) + generate_whitespace()

    expression += generate_factor(depth)

    prob = 0.3
    while random.random() < prob:
        expression += generate_whitespace() + "*" + generate_whitespace() + generate_factor(depth)
        prob *= 0.3
    return expression

prob的大小会大幅度影响表达式生成结果.

测试结果正误

这里我们用到了Sympy软件包,它可以快速方便地计算或者展开含x的表达式.以输入调用Sympy.expand()后的结果作为标准输出,将其用户程序的输出进行比较.比较方式包括两种:

1. 随机选择x值代入表达式进行计算,比较常数结果是否相等
2. 使用Sympy包自带的判断表达式相等功能

测试逻辑框架

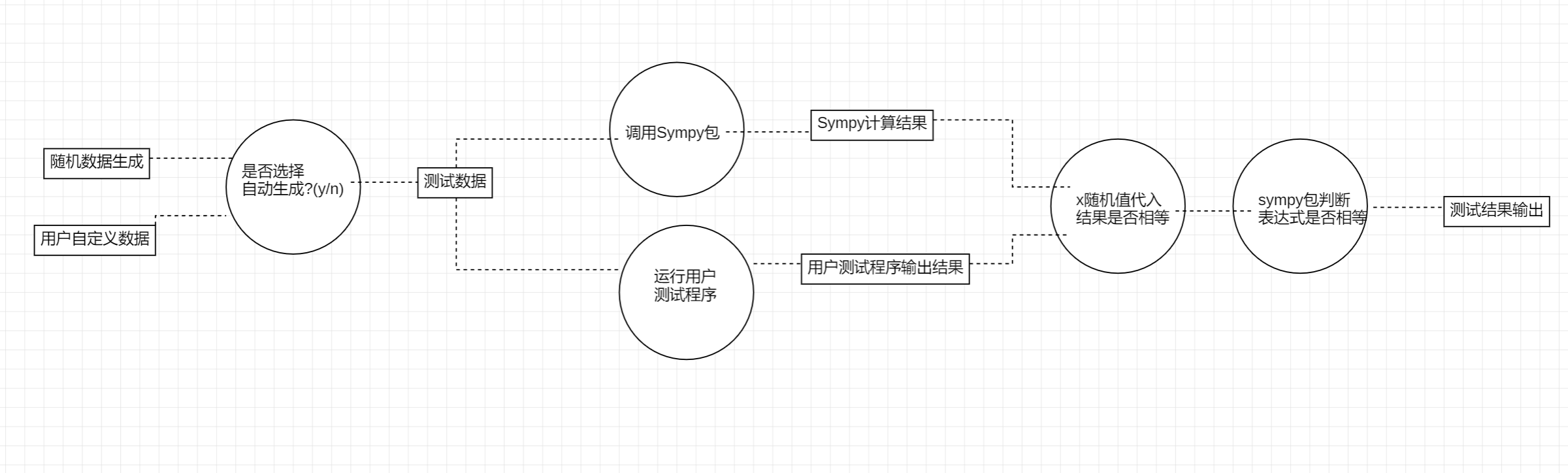

综上,我们可以绘制出该测试程序的逻辑框架

alt text

对拍器网站搭建

本着互利互惠的精神,我做了一个hw3的对拍器网站.用户可自行上传jar包,输入测试样例个数,按下运行键与网站上所有存放的jar包一起对拍,其对拍的输入数据均来自于自动生成程序.此外,用户还可以下载每次运行的结果(包括输入和输出)

本网站基于阿里云服务器,采用了Node.js框架,通过DeepSeek和Gemini 2.0 Flash完成了大部分JavaScript代码工作.
